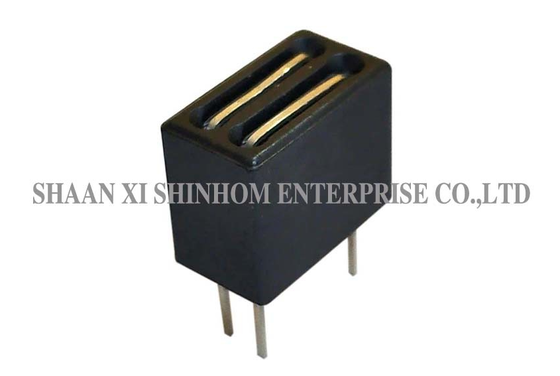

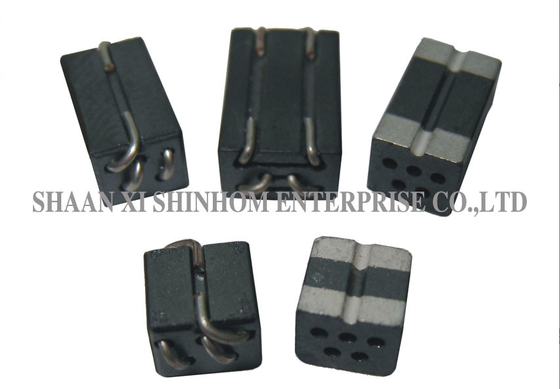

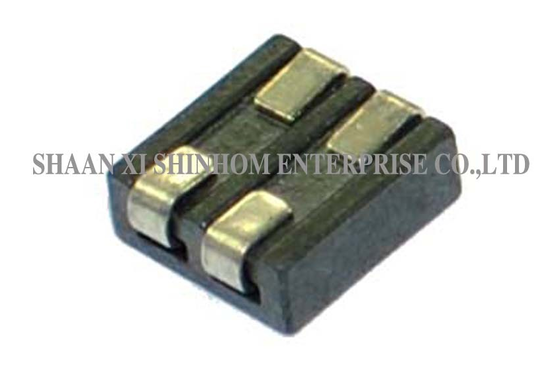

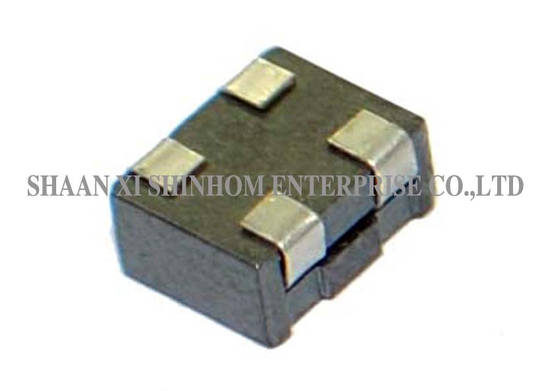

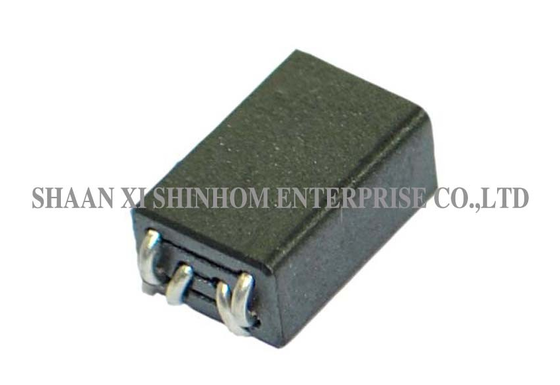

Ferrietchip-kraalinductor voor geluidsfiltering en stroomvoorziening

Deze SMD-ferrietperleninductor maakt gebruik van een SMB-type oppervlakte-montagepakket.Het product biedt een lage DCR- en een hoge IDC-capaciteit (nominale stroom)Het wordt veel gebruikt in geluidsfilterapparatuur, stroomvoorzieningen, mobiele draadloze apparaten, DC-DC-omvormers, GPS-apparaten,draadloze communicatieapparatuurHet wordt ook gebruikt voor EMI-bescherming in computerschijven en pc-boards, waardoor EMI-geluid effectief wordt gefilterd van externe interferentiebronnen zoals autoradios,mobiele telefoons, en videorecorders.

• Oppervlakte montage draad wikkelen met hoge frequentie en EMI onderdrukking
• Inductor met een lage DCR en een hoge IDC
• door-gat axiale ferrietkralen voor EMI-onderdrukking
• Ferrietkralen met een doorboren gat in een kapotte constructie
• Ferrietkralen met een doorboordgat voor de meting van FCC en EMC

• Ruisfilterapparatuur
• Stroomvoorzieningen
• spoor- en SCR-besturingscircuits
• Modems, PDP's, LCD's en TV's omzetten
• mobiele radio's, gelijkstroom-/ gelijkstroomomvormers
• GPS-apparaten
• Draadloze communicatieapparatuur
• Netwerksysteem, xDSL-filters
• Computer schijf en pc-bord om de EMI van externe bronnen zoals auto-radio's, mobiele telefoons en videorecorders te filteren

• Impedantie: 20Ω Ref@25MHz
• Impedantie: 33Ω Ref@100MHz(25Ω Min)
• Impedantie: 36Ω Ref@300MHz
• DCR: maximaal 0,75mΩ
• Nominale stroom: maximaal 15A
• Nominale spanning: max. 280 Vdc
• Werktemperatuur: -40°C ~ +125°C

Voor meer informatie over EMI-onderdrukking van ferrietkern, ga naar onze website of neem contact met ons op.

A: Het ontwerp met nul magnetische stroom betekent dat de kralen onder normale bedrijfsomstandigheden geen gelijkstroomstroom in de kern hebben.het waarborgen van stabiele impedantiekarakteristieken en effectieve EMI-onderdrukking, zelfs onder hoge stroomomstandigheden.

A: SMB-type (Surface Mount Bead) is een gestandaardiseerd oppervlakte-montage-kraalpakket met gedefinieerde pad afmetingen en specificaties. Het is compatibel met geautomatiseerde SMT-plaatsingsapparatuur,voor de productie in grote hoeveelheden en voor compacte PCB-ontwerpen.

A: De ferrietkraal is geïnstalleerd op het inlaatpunt van signaalleidingen of elektriciteitsleidingen.omzetting van externe geluidsenergie van EMI in warmte en verdamping ervan, waardoor interferentiesignalen niet in de interne circuits van de pc-plaat komen.
