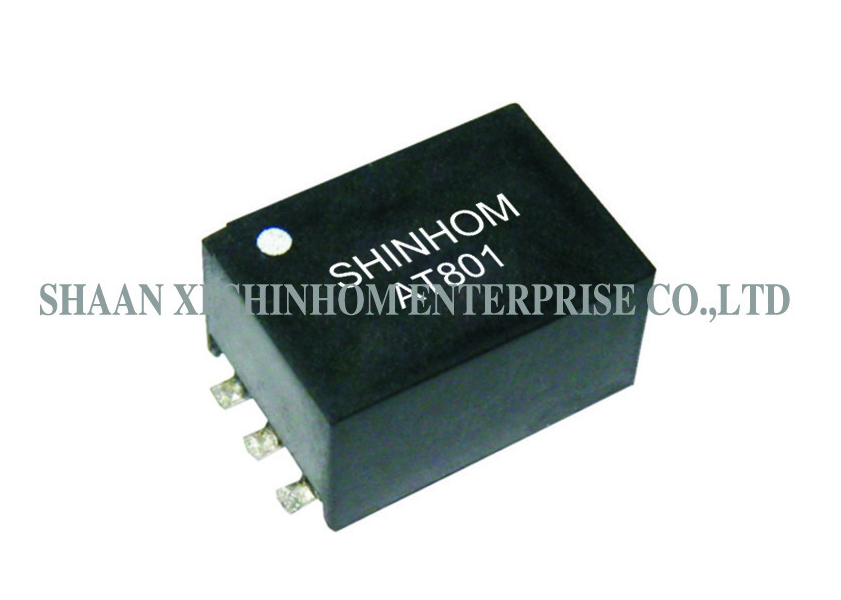

Epoxy-potted SMD-audio-transformer voor audiosystemen en telecomisolatie

Dit.met een vermogen van niet meer dan 10 WHet heeft een SMD-pakket en een epoxypottenproces, waardoor het uitstekend vocht-, stof- en isolatiebescherming biedt. Frequentiebereik: 20 Hz tot 20 kHz. Frequentierespons: ≤0,25 dB,het garanderen van een hoge-trouw-audio-signaaloverdrachtHet wordt veel gebruikt in audiosystemen, telecomisolatie, SMD-faxmodems, AV-audio-telecomapparatuur en PCMCIA-toepassingen, met ondersteuning voor gegevenssnelheden van 2400bps tot 56,6Kbps (V.90).

GESCHIEDENIS

• Krachtens de RoHS-richtlijn
• Audio-transformator

• Werktemperatuur: -25 tot +125°C

• Bergingstemperatuur: -25 tot +85°C

• Veel gebruikt in audiosystemen
• met een vermogen van niet meer dan 50 W
• SMD-faxmodem-telecomtransformatoren SMD
• Geschikte civiele AV-audio-telecomtransformer van 2.400bps tot 56.6Kbps (V.90) en PCMCIA-toepassingen

1. DCR: Pin1-3=115Ω±15%
Pin4-6=115Ω±15%
2Inductaan parallel: 200 Hz,0.78V
Pin1-3=5,8H Min
PARALLEEL weerstand 7500Ωmin
3. Inductie van lekken: 1 kHz,0.1V
Pin1-3(4-6korte) = 6mH Typ
4. Invoegverlies: 2 kHz, 0 dB
Pin1-3(4-6 W/H 412Ω) = 2dB Max
5. Terugkeerverlies: REF 600Ω
Van 200 Hz tot 4 Hz = 24 dB Min.
6- Draaiverhouding: 15KHz,1V
Pin1-3: 6-4=1±1%
7. Isolatie-reservoir STAN0E100MΩ@500VDC
8- HI-POT: 4600VAC 1mA 60SEC: P-S

Toepassingen

• Audiosystemen

• Telecom-isolatie

• SMD-faxmodems

• AV-audio-telecomapparatuur

• PCMCIA-aanvragen

• Isolatie van audiosignalen

• Omroepapparatuur

• Communicatieapparatuur

Shinhom-beleid inzake kwaliteitscontrole

Het is Shinhom's levenslijn om klanttevredenheid te zoeken, die kan worden bereikt door een combinatie van superieure kwaliteit, redelijke levertijd,concurrerende prijzen en klantgerichte diensten, om ervoor te zorgen dat de geproduceerde producten voldoen aan de vraag van de klant.

Veelgestelde vragen

V: Wat zijn de voordelen van epoxypotten?

A:Epoxy potten bieden uitstekende vocht-, stof- en isolatiebescherming, waardoor de transformator op lange termijn stabiel werkt in verschillende harde omgevingen.versterking van de mechanische sterkte en trillingsweerstand.

V: Wat betekent een DCR-waarde van 115Ω ± 15%?

A:DCR (DC-weerstand) van 115Ω ±15% geeft de weerstandswaarde van de primaire en secundaire wikkels onder DC-omstandigheden aan.Deze parameter beïnvloedt het vermogen van de transformator en het signaaltransmissie-efficiëntie.

V: Welke gegevenssnelheden ondersteunt dit product?

A:Het ondersteunt gegevenssnelheden van 2400bps tot 56,6Kbps (V.90), geschikt voor communicatieapplicaties zoals modems en PCMCIA.

V: Hoe kan ik vragen om monsters?

A:U kunt een steekproef aanvraag indienen via onze website of e-mail. Gelieve uw bedrijfsinformatie en doelmodel te verstrekken. Monsters zijn gratis en zullen binnen 3-5 werkdagen worden verzonden.De levertijd voor massa-orders is in het algemeen 2-8 weken.
