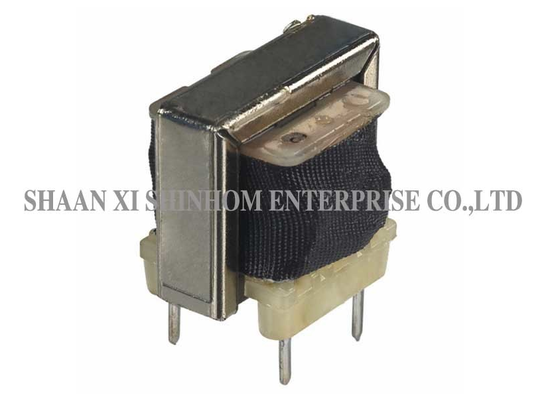

Audio-isolatie transformator 40Hz-10kHz 1000V isolatie voor telecom- en audioapparatuur

Deze audio transformator is ontworpen voor audiosystemen en telecom isolatie toepassingen. Frequentiebereik is 40Hz tot 10kHz. Vermogen is 5W Max. Het biedt hoge betrouwbaarheid. Weerstandspanningstests: Primair-Secundair: 1000Vdc. Primair-Behuizing: 1000Vdc. Secundair-Behuizing: 500Vdc. Frequentierespons: Aan de eindfrequenties van 40Hz en 10kHz is de amplitude afname ≤30% . Invoegverlies: 2.0dB @1kHz. Retourverlies: 1.0dB @1kHz. Longitudinale vervorming: 78dB @1kHz. Het wordt veel gebruikt in audiosystemen, telecom isolatie, omroepapparatuur, en communicatieapparatuur.

KENMERKEN:

1. Voldoet aan de RoHS-richtlijn
2. Audio transformator
3. Veel gebruikt in audiosystemen
4. Geïsoleerde telecommunicatie transformator
5. Audio voldoet aan UL 1950 of EN60950 telecom transformator
6. Frequentiebereik: 40Hz tot 10kHz audio telecom transformator

Elektrische specificatie

1. Vermogen: 5W Max

2. Hi-Pot: 1000Vdc Pri naar Sec
1000Vdc Pri naar Behuizing
500Vdc Sec naar Behuizing

3. RDC: Pin 4-6: 0.4ΩMax
Pri 1-2: 80ΩMax
Pri 2-3: 40ΩMax

4. Frequentierespons: 40Hz tot 10KHz met niet meer dan 30% amplitude afname aan de eindfrequentie bij aangepaste belastingen

5. Invoegverlies: 2.0dB@1KHz

6. Retourverlies: 1.0dB@1KHz

7. Longitudinale vervorming: 78dB@1KHz

Toepassingen

• Audiosystemen

• Telecom isolatie

• Omroepapparatuur

• Communicatieapparatuur

• Audio signaal koppeling

• Audio isolatie transmissie

• Professionele audioapparatuur

• Industriële audio toepassingen

Shinhom Kwaliteitscontrolebeleid

Het is Shinhom's levenslijn om klanttevredenheid na te streven, die kan worden verkregen door een combinatie van superieure kwaliteit, redelijke levertijd, concurrerende prijzen en klantgerichte diensten, om ervoor te zorgen dat de geproduceerde producten voldoen aan de eisen van de klant.

FAQ

V: Wat betekent eindfrequentie amplitude afname ≤30%?

A: Aan het laagfrequente uiteinde van 40Hz en het hoogfrequente uiteinde van 10kHz, overschrijdt de signaalamplitude demping niet 30%, wat zorgt voor een goede signaaltransmissiekwaliteit, zelfs aan de grenzen van het frequentiebereik.

V: Wat betekent invoegverlies van 2.0dB @1kHz?

A: Bij de referentiefrequentie van 1kHz is het vermogensverlies van het signaal dat door de transformator gaat 2.0dB. Lager invoegverlies betekent hogere signaaltransmissie-efficiëntie.

V: Hoe monsters aanvragen? Wat is de levertijd?

A: U kunt een monster aanvraag indienen via onze website of e-mail. Geef uw bedrijfsgegevens en doelmodel op. Monsters zijn gratis en worden binnen 3-5 werkdagen verzonden. De levertijd voor massabestellingen is over het algemeen 2-8 weken.
