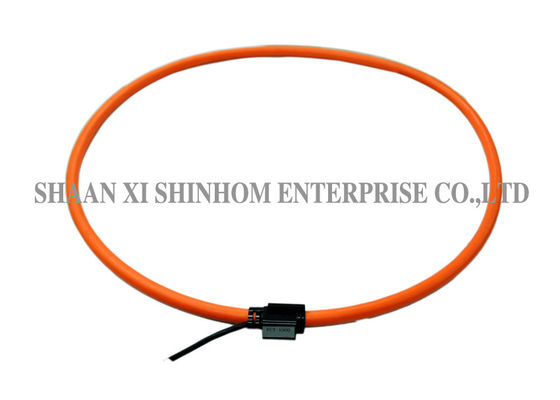

Klem-op Flexibele Rogowski-rol is de Huidige Transformator een AC huidige omvormer voor permanente installatie.
Zij combineren de voordelen van dun, flexibel, de rol klem-rond van Rogowski (betekenis) met signaalveredelingsmiddel het verstrekken
nauwkeurige, ware rms meting, van voltage of stroom.
Eigenschappen
Toepassingen
Specificatie
|
MODEL
|
Zrc-420
|
Zrc-510
|
Zrc-620
|
Zrc-800
|
|
Rollengte
|
420mm
|
510mm
|
620mm
|
800mm
|
|
Venstergrootte
|
120mm
|
150mm
|
185mm
|
240mm
|
|
Gewicht
|
105g
|
120g
|
135g
|
165g
|
|
Referentietarieve stroom
|
1000A
|
3000A
|
6000A
|
10kA
|
|
Rolweerstand
|
van 100 tot 300 Ω of 10kΩ
|
|||
|
Rolsectie
|
8mm
|
|||
|
Loodlengte
|
2meter
|
|||
|
Output (di/dt)
|
Uncalibrated
|
120mV/kA/50Hz
|
||
|
Gekalibreerd
|
50mV/kA/50Hz
|
|||
|
85mV/kA/50Hz
|
||||
|
100mV/kA/50Hz
|
||||
|
Lees Nauwkeurigheid
|
Gekalibreerde<0>
Uncalibrated < 5="">
|
|||
|
Temperatuur
|
Uncalibrated 200ppm/C
|
|||
|
|
Gekalibreerde 400ppm/C
|
|||
|
Positiefout
|
±1% maximum
|
|||
|
Output op 0A (nul afwijking)
|
≤1mV
|
|||
|
Fasefout
|
≤0.5°
|
|||
|
Lineariteit
|
±0.2% van lezing
|
|||
|
Bandbreedte
|
1Hz aan 1MHz (- 3dB)
|
|||
|
Het werken
temperatuur |
-30℃ aan 80℃
|
|||
|
Opslag
temperatuur |
-40℃ aan 90℃
|
|||
|
Andere vereisten, gelieve ons aan OEM te contacteren.
|
||||
|
|
|
|
|
|
|
Afmetingentolerantie:
|
|
|
|
|
|
A, B, C, F: ±5mm, D: ±0.2mm, E: ±10mm
|
|
|
|
|
|
Afmetingen (mm)
|
Zrc-420
|
Zrc-510
|
Zrc-620
|
Zrc-800
|
|
A.Windows grootte A
|
125
|
155
|
190
|
245
|
|
B.Windows grootte B
|
120
|
150
|
185
|
240
|
|
C.Coil O.D.
|
147
|
172
|
202
|
267
|
|
D.Coil sectie
|
11
|
|
|
|
|
E.Lead Kabel Totale Lengte
|
2000
|
|
|
|
|
F: Rollengte
|
420
|
510
|
620
|
800
|
Hier zijn een verscheidenheid van specificaties voor u om te kiezen van.
