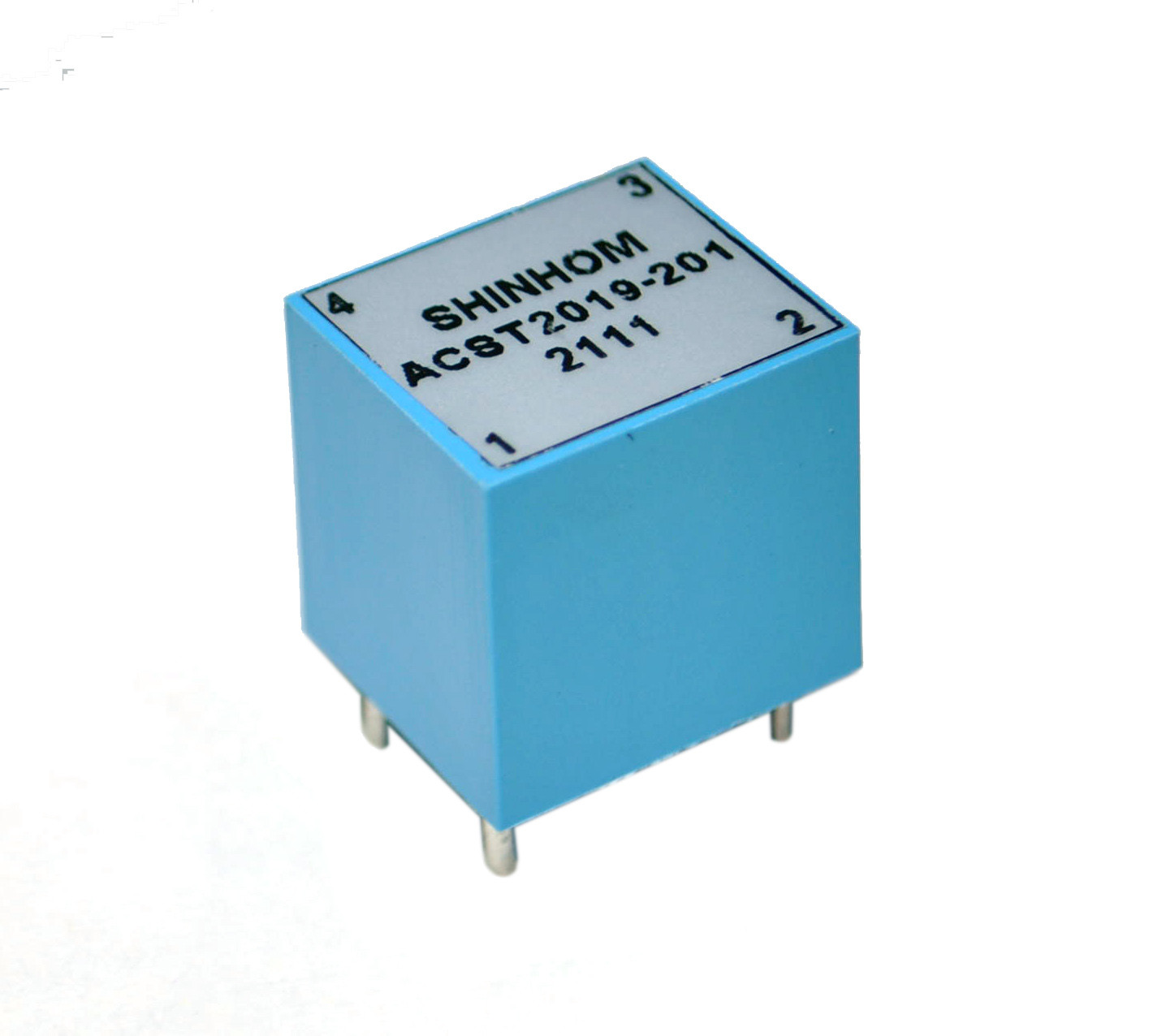

De epoxytransformator 38A 10kHz van de Inkapselings Huidige Betekenis

ACST2019 reekspcb zetten Hoge Precisie Huidige Transformatoren met tot de Maximum Huidige Beschikbare Waaier van 38A op

EIGENSCHAPPEN:

• Frequentiegebied: 10kHz aan 1MHz
• Ontworpen voor gebruik met omschakelingsvoedingen
• Dit wordt huidige ontdekkende transformatoren ontworpen aan
• Ontmoet Versterkte de Isolatiespecificatie van UL/CSA/IEC 60950 en verstrek 3 mm-creepage/ontruiming tussen primaire en secundaire winding. Het winden aan het winden
• Versterkte isolatie per CEI 380
• Epoxy ingekapselde bouw
• De materialen voldoen aan vereiste van UL94V-0
• Voldoet IEC950-isolatie aan vereisten
• 3750Vrms primair aan secundair analysevoltage
• Huidige waaier: tot 38A-maximum
• Draait verhouding: 1:50, 1:100, 1:200, beschikbaar 1:300
• Werkende temperatuur: -40 aan 85°C
• Hoge frequentie huidige transformatoren voor SMPS-appllications
• De huidige transformatoren van het hoog-doordringbaarheidsferriet
• Laag-profiel huidige transformatoren
• PCB zetten huidige transformatoren op
• Betrouwbare lineaire prestatiestransformatoren
• Vele differenntsoorten structuur en stijl voor uw selectie.
• Naar maat gemaakt is welkom.

NOTA:

• De inductantie is voor secundair, gemeten bij 15,75 kHz, 1Vrms.
• Het volt-tijd product is voor secundair, gebaseerd op 2000 Gauss.
• Het eindigen van weerstands (rechts) waarde is gebaseerd op 1 Voltoutput
• met 35 Ampèren die door primair vloeien. Het variërende eindigen
• de weerstand verhoogt of vermindert outputvoltage/Ampère
• volgens de volgende vergelijking: Rechts = Vout × Nsec/Iin.
• De maximum bruikbare piekbetekenisstroom (IPK) hangt af van
• de kernverzadiging van temperatuurriseor, die zou moeten worden geëvalueerd
• voor de exploitatievoorwaarden.
• Omgevingstemperatuurwaaier: - 40℃ aan +85℃.
• Elektrospecificaties bij 25℃.

Nota's: De productspecificaties kunnen worden aangepast
