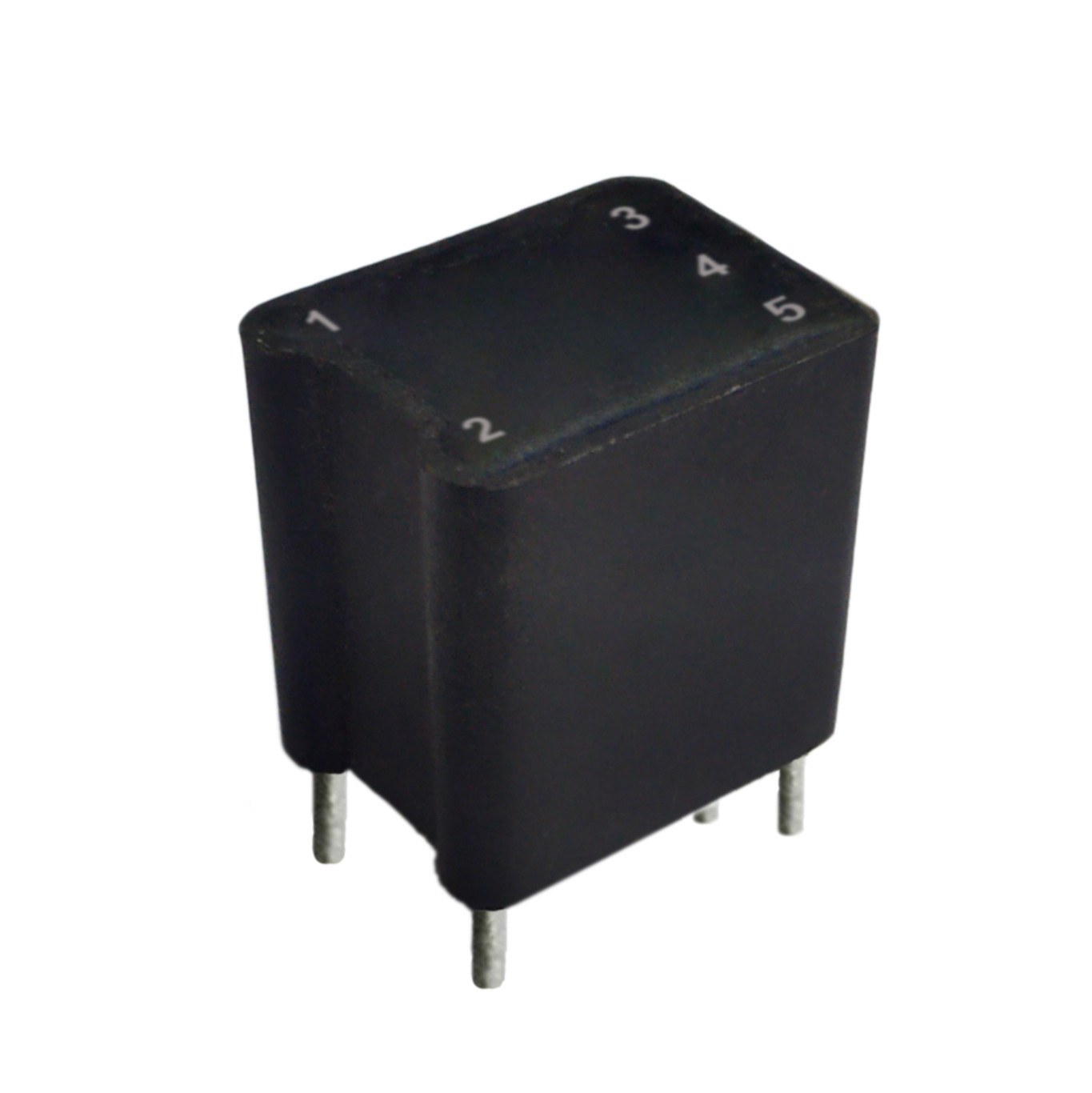

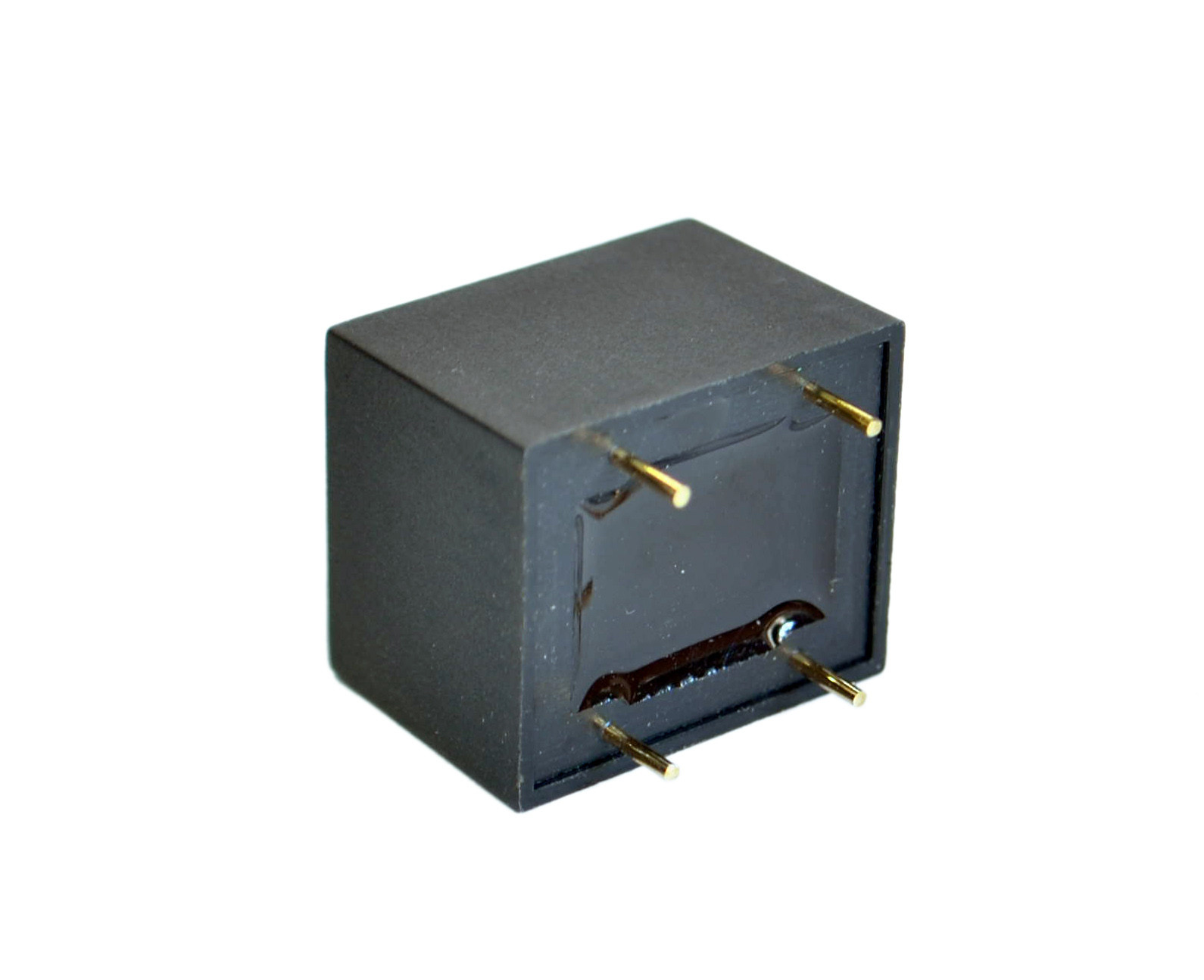

PCB zetten de Transformator Epoxyinkapseling op van de Hoge Frequentie Huidige Betekenis

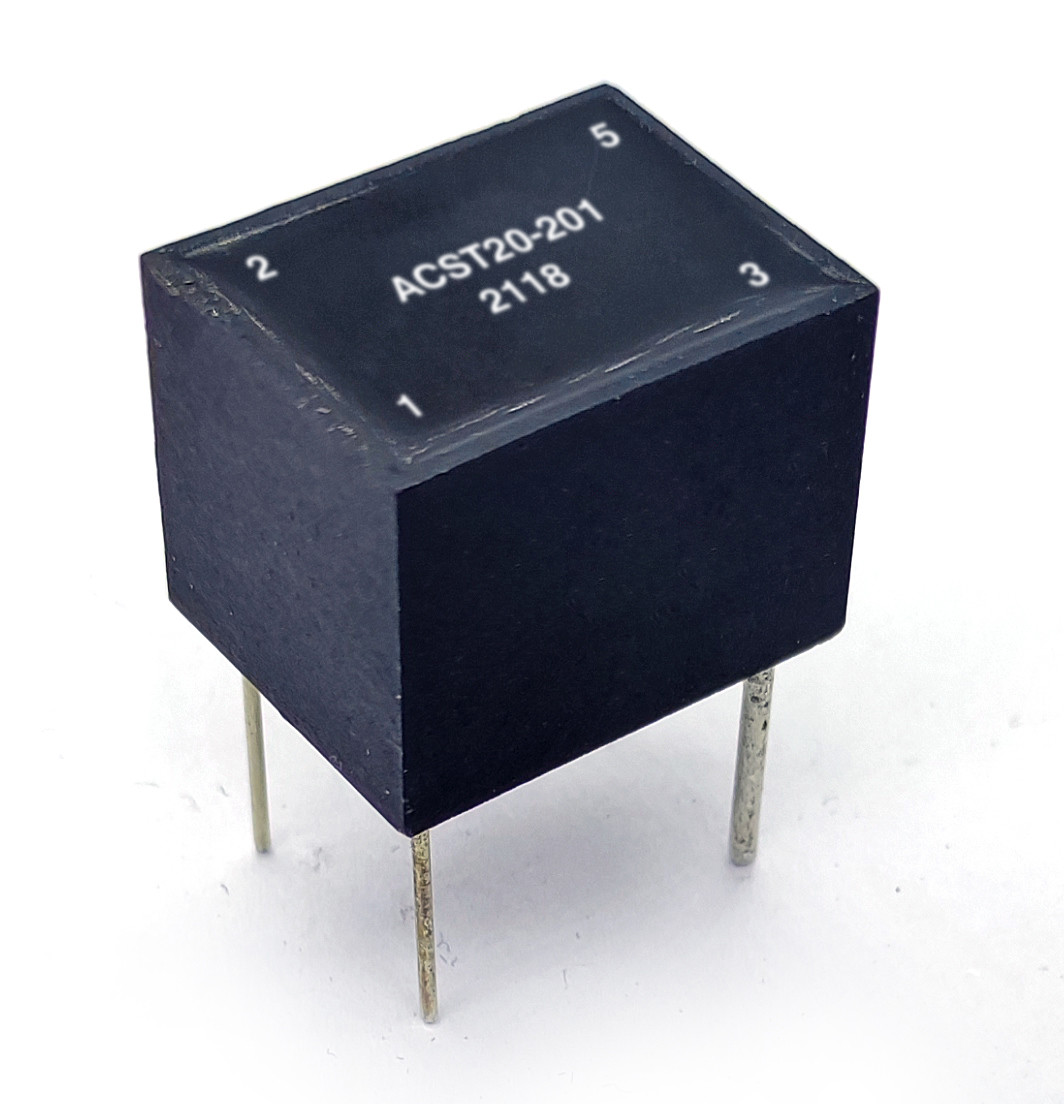

ACST20 reekspcb zetten Hoge Frequentie Huidige Transformatoren op

EIGENSCHAPPEN:

Werkend frequentiegebied van 20KHz aan 200KHz

Epoxy ingekapselde bouw

Dit wordt huidige ontdekkende transformatoren ontworpen aan Epoxy ingekapselde bouw

De materialen voldoen aan vereiste van UL94V-0

Voldoet IEC950-isolatie aan vereisten

3750Vrms primair aan secundair analysevoltage

Draait verhouding: 1:50, 1:100, beschikbaar 1:200

Werkende temperatuur: -40 aan 85°C

Laag-profiel huidige transformatoren

PCB zetten huidige transformatoren op

Vele differenntsoorten structuur en stijl voor uw selectie.

Naar maat gemaakt is welkom.

NOTA:

1.Isec de waarde beantwoordt aan een maximum primaire stroom van 15 ampère-Draaien rms
2.VuS = is R t x x1/2F
Rechts (Ohms): Geadviseerde Eindigende Weerstand
Is (a): Secundaire Stroom
F (Herz): Frequentie
3.Secondary inductantie bij 10KHz en 10mV wordt getest die
4.Ambient temperatuurwaaier: - 40℃ aan +120℃.
5.Electrical specificaties bij 25℃.
6.Pin# 4 is op centrum-Onttrokken (CT) slechts versies
7.Pin#6, #7 is op ACST20A-slechts versies

Nota's: De productspecificaties kunnen worden aangepast
