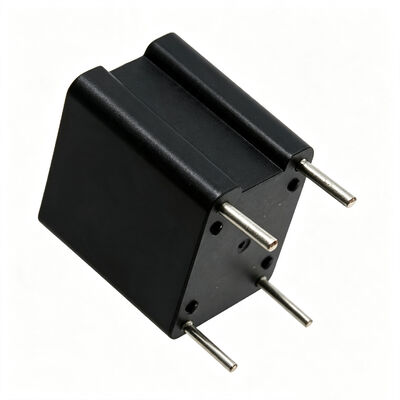

Hoge Precisie PCB-montage Stroomtransformator ACST-2 Serie Tot 15A voor SMPS Stroomdetectie

ACST-2-serie PCB-montage High Precision Current Transformers met maximaal beschikbaar stroombereik tot 15A

DeACST-2-serieeen hoogprecisie-correnttransformator met PCB-montage is ontworpen voor het schakelen van stroomvoorzieningstroom sensoren. De nominale stroom is tot 15A, met een frequentiebereik van 10 kHz tot 200 kHz.Vier standaard draaiverhouding opties zijn beschikbaar1:50, 1:100, 1:200, en 1:300Het product is voorzien van een 1-draaiende primaire wikkeling en een isolatiesysteem van 130°C. De isolatiespanning bedraagt 3750Vrms,voldoet aan de isolatievoorschriften van IEC 950Het ondersteunt zowel unipolaire als bipolaire werkwijzen. Het wordt veel gebruikt bij het schakelen van stroomvoorziening, stroommonsterneming, overstromingsbescherming en feedbackcontrole-toepassingen.

GESCHIEDENIS

• Voldoet aan de isolatievoorschriften van IEC 950
• 3750Vrms primaire tot secundaire breukspanning
• Frequentiebereik 10 kHz tot 200 kHz
• Stroombereik: maximaal 15A
• Draaiverhouding: 1:50, 1:100, 1:200, 1:300 beschikbaar
• Werktemperatuur: -40 tot 85°C

Toepassingen

• Schakelstroomstroommeting

• Overstromingsbeschermingscircuits

• Controle van de huidige terugkoppeling

• met een vermogen van niet meer dan 50 W

• Unipolaire schakelstroomvoorzieningen

• Bipolaire schakelstroomvoorzieningen

• DC-DC-omvormers

• Bewaking van de pulsstroom

Technische informatie

• Deze stroomgevoelige transformatoren hebben een 1 beurt primaire wikkeling, secundaire beurt (N) zoals aangegeven in de tabel en een isolatiesysteem van 130°C.
• De referentiewaarden zijn voor unipolaire werking, 50 kHz, 40% werkfactor en een geschatte temperatuurstijging van 55°C.
• De maximaal bruikbare pieksensorstroom (IPK) is afhankelijk van de temperatuurstijging of de verzadiging van de kern, die moet worden geëvalueerd voor de bedrijfsomstandigheden.
• Deze Current Sense Transformers worden aanbevolen voor schakelmodustoepassingen, unipolair of bipolair, met frequenties van 10 kHz tot 200 kHz.
• De schaalfactor (KVI) is evenredig met de eindweerstand ((RT) en is gelijk aan 1 volt/ampère wanneer RT=NS.
• De secundaire inductance (Ls) wordt gemeten bij 15 kHz en 0,5V voor ACST-2050,1V voor ACST-2100, 2V voor ACST-2200 en 3V voor ACST-2300.

Opmerkingen: de productspecificaties kunnen worden aangepast

Veelgestelde vragen

V: Hoe wordt de schaalfactor berekend voor de ACST-2-serie?

A: De schaalfactor KVI is evenredig aan de beëindigingsweerstand RT. De formule is KVI = 1V/A × (RT/Ns), waarbij Ns het aantal secundaire draaikansen is.1A primaire stroom produceert 1V secundaire uitgangsspanningBijvoorbeeld voor de ACST-2050 (Ns=50) met een 50Ω eindweerstand produceert 1A primaire stroom 1V secundaire uitgang.

V: Hoe kies ik de juiste bocht?

A: De keuze van de draaikracht hangt af van het primaire stroombereik en de vereiste secundaire bemonsteringsspanning.en is geschikt voor grotere stroommetingenEen hogere draaiverhouding (bijv. 1:300) heeft meer secundaire draaien, een lagere uitgangsstroom en is geschikt voor kleinere stromen of toepassingen waarvoor een hogere uitgangsspanning vereist is.We raden aan te kiezen op basis van de piek primaire stroom en terminatie weerstand waarde.

V: Wat is het verschil tussen de unipolaire en de bipolaire werkwijze?

A: In de unipolaire modus stroomt de primaire stroom altijd in dezelfde richting (positief of negatief), wat vaak voorkomt in topologieën zoals flyback-converters.de primaire stroom wisselt tussen positief en negatiefDe ACST-2-serie ondersteunt beide modi. Referentieprestatiegegevens worden verstrekt bij 50 kHz met een werkcyclus van 40%.
