SMD-stroomsensortransformator ACSTE12-serie Tot 35A voor gelijkstroom- en gelijkstroomomvormers

Onderhandeling
MOQ
Bespreekbaar
Prijs
SMD Current Sensor Transformer ACSTE12 Series Up to 35A for DC-DC and AC-DC Converters
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Turn Ratio: 1:50,1: 100,1:200
Frequentiebereik: 50 kHz tot 500 kHz
Ingangsstroom: 0-35A
Installatie: SMD
Temperatuurbereik: -40℃ tot +125℃
Opslagtemperatuur: -40℃ tot +125℃
Markeren:

SMD-stroomsensortransformator 35A

,

ACSTE12 stroomgevoelige transformator

,

met een vermogen van niet meer dan 50 W
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS/ISO/UL/CE/IATF16949/CNAS
Modelnummer: ACSTE12-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 10000/maand
Productomschrijving

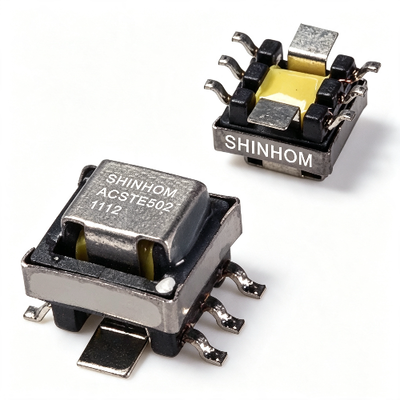

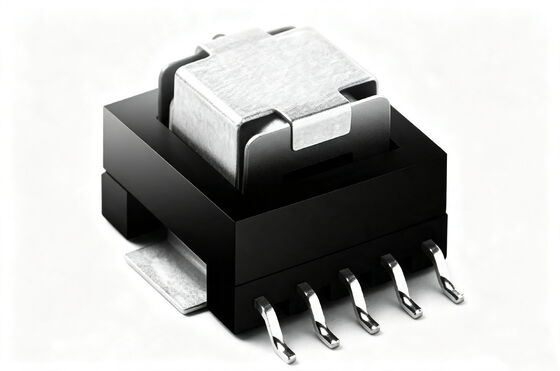

ACSTE12 Serie SMD Stroomtransformator

De ACSTE12 serie SMD stroommeettransformator is ontworpen voor stroommeting in DC-DC en AC-DC convertertoepassingen. De nominale stroom is tot 35A, met een frequentiebereik van 1kHz tot 500kHz. Het product maakt gebruik van een low-profile SMD-pakket (hoogte 10mm, padgrootte 19.9mm×15.0mm), compatibel met geautomatiseerde plaatsing en reflow soldeerprocessen. Meerdere kernmaten zijn beschikbaar (EE4.2, EE5, EE8.3, EF12.6) met een volledig assortiment aan wikkelverhoudingen, wat flexibele selectie biedt. Het wordt veel gebruikt in energie-meting, stroombewaking, beveiligings-CT's, AC/DC-converters en DC-DC-converters.

KENMERKEN

  • Hoogte: 10mm Max
  • Voetafdruk: 19.9mm X 15.0mm Max
  • Frequentiebereik: 1KHz tot 500KHz
  • Stroomrating: tot 35A
  • Low-profile SMD stroomtransformatoren
  • Volledige selectie van wikkelverhoudingen
  • EE4.2 EE5 EE8.3 EF12.6 beschikbaar
  • Geschikt voor pick-and-place toepassingen
  • Bestand tegen reflow solderen

TOEPASSINGEN

  1. AC energiemeter Vermogenstransducer RTU
  2. Beveiligingsstroomtransformator
  3. AC kilowattuurmeter
  4. Elektronisch bewakingssysteem
  5. DC/DC-converters
  6. AC/DC-converters

TECHNISCHE INFORMATIE

  1. Isolatieweerstand: 500V DC >100MΩ
  2. Hi-Pot: 1500V 1mA 60S
  3. Temperatuurbereik: -40℃ tot +125℃
  4. Opslagtemperatuur: -40℃ tot +125℃
  5. Weerstand tegen soldeerhitte: 260℃ gedurende 10 seconden
  6. Markering: Onderdeelnummer en datumcode
SMD-stroomsensortransformator ACSTE12-serie Tot 35A voor gelijkstroom- en gelijkstroomomvormers

Opmerkingen: Productspecificaties kunnen worden aangepast

FAQ

V: Welke kernmaten zijn beschikbaar voor de ACSTE12-serie?

A: De ACSTE12 serie biedt vier kernmaten: EE4.2, EE5, EE8.3, en EF12.6. Verschillende kernmaten komen overeen met verschillende prestatie- en kostencombinaties. De selectie kan gebaseerd zijn op nauwkeurigheid van de stroommeting, montage-ruimte en kostenvereisten.

V: Wat zijn de maximale stroom en het frequentiebereik van dit product?

A: De nominale stroom is tot 35A, met een frequentiebereik van 1kHz tot 500kHz. De hoge stroomcapaciteit van 35A is geschikt voor DC-DC-converters met gemiddeld tot hoog vermogen. De hoge frequentierespons van 500kHz is geschikt voor hoogfrequente schakelende voedingen van de volgende generatie en toepassingen met GaN/SiC-apparaten.

V: Is dit product geschikt voor geautomatiseerde productie?

A: Ja. De ACSTE12 serie maakt gebruik van een standaard SMD-pakket, compatibel met geautomatiseerde pick-and-place en reflow soldeerprocessen. Het low-profile ontwerp (hoogte slechts 10mm) zorgt voor stabiele en betrouwbare prestaties op geautomatiseerde productielijnen. Tape- en reelverpakking kan op aanvraag worden aangepast.
