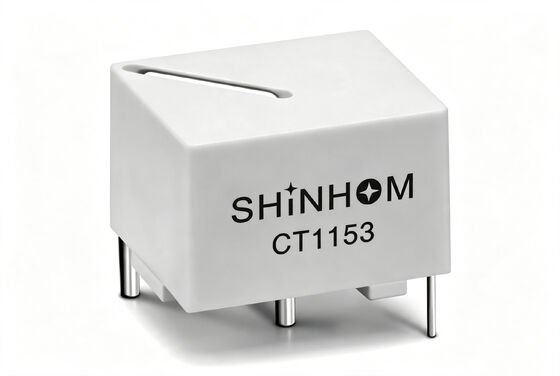

Hoogfrequente stroomgevoelige transformator CT11-serie voor SMPS en verlichtingsregeling

DeCT11-serie De PCB-montage van de hoogfrequente stroom sensor transformator is ontworpen voor het schakelen van stroomvoorziening (SMPS) toepassingen.het mogelijk maken van goedkope reglementering van het vermogenDe nominale primaire stroom is:25A(maximaal40AHet frequentiebereik bedraagt tot500 kHz.Het product gebruikt eenmet een vermogen van niet meer dan 50 WEr zijn zeven standaard draaiverhoudingsopties beschikbaar:1:50, 1:100, 1:150, 1:200, 1:300, 1:500, en 1:1000, geschikt voor verschillende vereisten inzake de nauwkeurigheid van de detectie.laagprofiel PCB-montageHet ontwerp is verkrijgbaar in meerdere structurele stijlen.schakeling van stroomvoorzieningen, verlichtingscontrole en schakelaarcontroletoepassingen.

• Hoogfrequente stroomtransformatoren voor SMPS-toepassingen
• met een vermogen van niet meer dan 50 W
• met een vermogen van niet meer dan 50 W
• elektrische transformatoren voor PCB-installatie
• Betrouwbare lineaire prestatietransformatoren
• Draaiverhouding: 1:50:100,1:150,1:200,1:300,1:500,1: 1000 beschikbaar
• Veel verschillende soorten structuur en stijl voor uw keuze.
• Op maat gemaakt is welkom.
• Stroomgevoeltransformatoren leveren uitgangsfeedback aan de pulsbesturingscircuits die een goedkope regulering van schakelmodusvoorraden mogelijk maken
• 25A Nominale primaire stroom ((max 40A)
• Maximale frequentie 500 kHz

• elektrische voedingssystemen met schakelmodus
• verlichting
• schakelaarbesturing

• Isolatieweerstand: 500 V gelijkstroom > 100 MΩ
• Hi-Pot: 4000V 1mA 60S
• Temperatuurbereik: -40°C tot +125°C
• Bergingstemperatuur: -40°C tot +125°C
• Weerstand tegen soldeerwarmte: 260°C gedurende 10 seconden
• Markering: onderdeelnummer en datumcode

Notities:Product specificaties kunnen worden aangepast
