| huidige waaier: | 0.5~630A | output: | 0.333V (AC) of 0-500mA |
|---|---|---|---|
| klasse: | 0,2、 0,5、 1,0 | Diëlektrische sterkte: | 5.0KV/1mA/1min |
| Binnenvenster: | 10mm tot 32mm | Aanpasbare: | Ja |
| Hoog licht: | gespleten kerntype huidige transformator,gespleten kern huidige sensor |
||

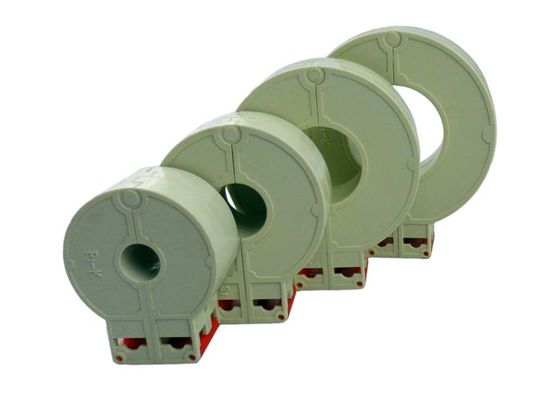

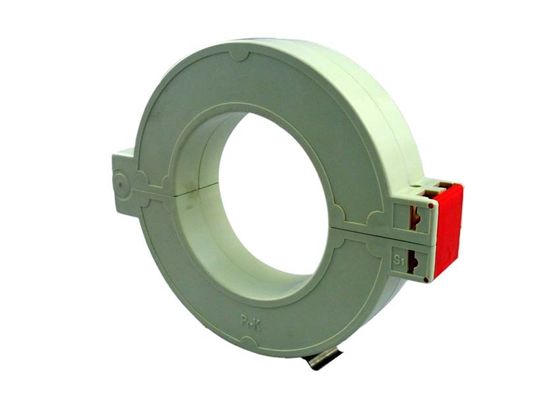

Types van Gespleten de Kern Huidige Transformatoren van 0.5-630A met de Epoxy Ingekapselde Huisvestende huidige sensor van SCTK660A
Toepassing
Huidige meting, controle en bescherming voor elektro bedrading en Equipment.Current en machtsmeting voor elektrische mo pieken, verlichting, Luchtcompressor, het verwarmen en ventilatiesysteem, lucht-voorwaarde materiaal en het systeem van de automatiseringscontrole. Stroom, macht en energymonitoring apparaat.
Eigenschap
De structuur die van zelfsluitend, veilig, gemakkelijk te installeren, draagbare brede het binnenvenster, het vastklemmen van grote kabels toestaan of - busbars brede waaier van grootte om alle bestaande installaties aan te passen.
Sctk660a passen de reeksen (spleet-kern) currenttransformer speciaal is ontworpen om hun installatie in de nieuwe of reeds bestaande netto werken te vergemakkelijken retroactief aan. Zij kunnen beinstalled zonder openingany cableor bus-barcircuit-per bus vervoeren. De weerstand van de Aninternalprecisie over het secundaire winden van ct verstrekt een lage Veilige voltageoutput. Het kan tijd en de installatiekosten besparen.
Elektroparameter
| Frequentie | 50-2.5KHz |
| Geschatte Input | 0.5A-630A |
| Het meten van waaier | 10%In130%In |
| Nominaal vermogen | 0.333V (AC) of 0-5A |
| Verhouding | ≤± 0,2% |
| Fasehoek | ≤ ±30min |
| Diëlektrische sterkte | 5.0KV/1mA/1min |
| Isolatieweerstand | DC500V/100MΩmin |
Mechanische Parameter
| Geval | ABS/UL94-V0 |
| Spoel | PBT |
| Kern | Permalloy |
| Interne structuur | Epoxy |
| Bouw | Band |
| Werkende Temperaturen | - 25℃~+75℃ |
| Werkende Vochtigheid | ≤85% |
| Outputverbinding | Terminal of Draad 1.5m van UL1015 22AWG |
Typeselectie
| P/N |
Geschatte Input (a) |
Output (mA/V) | Nauwkeurigheid | Afmetingen (mm) | |||||
| A | B | C | D | E | |||||
| SCTK660A-010 |
0.5-100A (1,5,10,30,50,100) |
0-50mA 0.333V |
0,2, 0,5, 1,0 | 50.0 | 40.0 | 22.5 | 10.0 | 24.0 | |
| SCTK660A-016 |
1-250A (10,50,75,100,200,250) |
0-100mA/1A 0.333V |
0,2, 0,5, 1,0 | 61.0 | 50.0 | 22.5 | 16.0 | 24.0 | |
| SCTK660A-025 |
5-400A (10,50,100,200,250,400) |
0-200mA/1A/5A 0.333V |
0,2, 0,5, 1,0 | 74.0 | 62.0 | 22.5 | 25.0 | 24.0 | |
| SCTK660A-032 |
5-630A (10,50,100,200,250,630) |
0-200mA/1A/5A 0.333V |
0,2, 0,5, 1,0 | 81.5 | 70.0 | 22.5 | 32.0 | 24.0 | |
Nota's: De productspecificaties kunnen worden aangepast
