Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| huidige waaier: | 5~1000A | output: | 0-10Vac of 0-5A |
|---|---|---|---|
| Nauwkeurigheid: | 0,2、 0,5、 1,0 | frequentie: | 50-400Hz |
| Rolstructuur: | Toroidal | Aanpasbare: | Ja |
| Hoog licht: | gespleten kernct,gespleten kerntype huidige transformator |
||

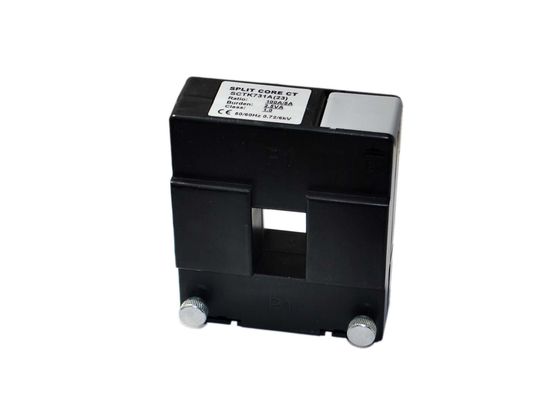

SCTK673-serie gesplitste kernstroomtransformator met Epoxy ingekapselde behuizing en 5 ~ 1000A ingang, klasse 0.2,0.5,1.0
SCTK673-serie retro-fit (split-core) stroomtransformator is speciaal ontworpen om de installatie ervan in nieuwe of reeds bestaande netwerken te vergemakkelijken. Ze kunnen worden geïnstalleerd zonder een kabel- of busbarcircuit te openen. Een interne precisieweerstand over de secundaire wikkeling van de CT biedt een lage veilige spanningsoutput. Het kan tijd en installatiekosten besparen.
Kenmerken:
toepassingen:
Elektrische parameter
| Frequentie | 50-400Hz |
| Nominale ingang | 5A-1000A |
| Meetbereik | 5% In-130 In% |
| Nominaal vermogen | 0-10V (AC) of 0-5A |
| Verhouding | ≤ ± 0,2% |
| Fase hoek | ≤ ± 10min |
| Diëlektrische sterkte | 2.5KV / 1mA / 1min |
| Isolatieweerstand | DC500V / 100MΩmin |
Mechanische parameter
| Geval | PC / UL94-V0 |
| Spoel | PBT |
| Kern | Silicium staal |
| Interne structuur | epoxy |
| Bouw | Stropdas |
| luchtvochtigheid regelen | ≤85% |
| Bedrijfstemperatuur | -25 ℃ ~ +75 ℃ |
| Uitgangsverbinding | UL101522AWGWire (twinstedwire) 2.5m |
Type selectie
P / N | Nominale ingang (EEN) | Uitgang (mA / V) | Nauwkeurigheid | Afmetingen (mm) | |||||||||
| O | EEN | B | C | D | E | F | G | Ø1 | Ø2 | ||||
| SCTK673A-025 | 5-400A (5,100,250,400A) | 0-200mA 0-10V | 0.2 0.5 1.0 | 25 | 100 | 100 | 42 | 60 | 87 | 72 | 22 | 16 | 5 |
| SCTK673B-045 | 50-1000A (50,250,400,1000A) | 0-500mA 0-10V | 0.2 0.5 1.0 | 45 | 123 | 123 | 42 | 80 | 109 | 94 | 23 | 16 | 5 |
Opmerkingen: Productspecificaties kunnen worden aangepast
