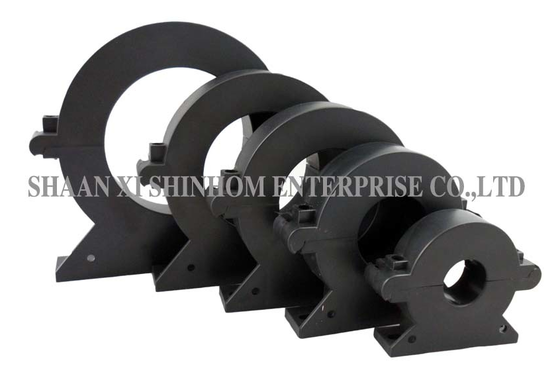

Split-Core-stroomtransformator SCTK671-serie met hoge nauwkeurigheid voor elektrische brandbewaking en relaisbescherming

Onderhandeling
MOQ
Bespreekbaar
Prijs
Split-Core Current Transformer SCTK671 Series High Accuracy for Electrical Fire Monitoring and Relay Protection
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Huidig ​​bereik: 5~3000A
Uitvoer: 0-10V of 0-5A
Nauwkeurigheid: 0,2,0,5,1,0
Spoelstructuur: Ringkern
Spoelnummer: Autotransformator
Aanpasbaar: Ja
Markeren:

Split-Core-stroomtransformator SCTK671-serie

,

Hoge nauwkeurigheid stroomtransformator

,

Elektrische brandbewakingsstroomtransformator
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: SCTK671-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 10000/maand
Productomschrijving

DeTransformator voor split-core-stroom van de serie SCTK671is ontworpen voor stroommeting en -bewaking in nieuwe of bestaande elektriciteitsdistributienetwerken. Het meetbereik is 5A tot 3000A, met een uitgang van 0-10V (AC) of 0-5A.Het product heeft een split-core-structuur die een snelle installatie mogelijk maakt zonder kabels of busbars te ontkoppelen of te verwijderen.De secundaire wikkeling heeft een ingebouwde precieze parallelle weerstand, die een veilige lage-spanning output biedt.Epoxy-inkapseling zorgt voor uitstekende isolatieprestaties en trillingsbestendigheidHet hoogpermeabiliteitsmateriaal biedt een breed meetbereik (5%-130% van de nominale invoer).en microcomputerbeschermingstoepassingen.

Kenmerken
  • Splitscore CT-stroomtransformator
  • Testbereik: AC-invoer van 5 tot 3000 A, AC-uitgang van 0-10 V (((AC) of 0-5 A
  • Gebruik van epoxyharsvulling en goede seismische prestaties
  • Gebruik punch manier, gemakkelijk te installeren
  • Gebruik van hoogpermeabiliteitsmateriaal, breed meetbereik
  • Klein volume, mooi uiterlijk royaal, flexibel gebruik
  • Het kan tijd en installatiekosten besparen
Toepassingen
  • Elektrische brandbewaking
  • Systeem voor brandpreventie bij lekkage
  • Elektromagnetische relaisbescherming
  • Bescherming van microcomputers enzovoort.
Elektrische parameter
Frequentie. 50-400 Hz
Nominale invoer 5A-3000A
Meetbereik 5%In-130%In
Nominale output 0-10V ((AC) of 0-5A
Verhouding ≤ ± 0,2%
Fasehoek ≤ ±10min
Dielectrische sterkte 2.5KV/1mA/1min
Isolatieweerstand DC500V/100MΩmin
Mechanische parameter
Geval PC /UL94-V0
Bobbin PBT
Kern Siliciumstaal
Interne structuur Epoxide
Bouw Krap.
Werktemperatuur -25°C+75°C
Werkvochtigheid ≤ 85%
Uitgangsverbinding UL101522AWGWire ((twinstedwire) 2,5m
Selectie van het type
V/N Nominale invoer (A) Uitgang (mA/V) Precisiteit Afmetingen ((mm)
Ø Een B. C D E F G H Ø1 Ø2
Het is niet toegestaan dat de in bijlage I vermelde gegevens worden gebruikt.

5-400A

(5,100,400A)

0-200 mA

0-10V

0.2,0.5,1.0

 25 80 75 22 56 73 53 21 17 5 5
SCTK671A-045

50-1000A

(50,400,1000A)

0-500mA

0-10V

 0.2,0.5,1.0 45 108 107 26 71 100 74 24 13 5 5
SCTK671A-065

100-1500A

(100,1000,1500A)

0-500mA

0-10V

 0.2,0.5,1.0 65 128 127 26 91 120 94 27 17 5 5
SCTK671A-080

500-2000A

(500,1500,2000A)

0-500mA

0-10V

 0.2,0.5,1.0 80 144 144 28 97 134 104 27 17 5 5
SCTK671A-100

800-3000A

(800,2500,3000A)

0-600 mA

0-10V

 0.2,0.5,1.0 100 174 174 30 126 162 120 27 17 5 5

Split-Core-stroomtransformator SCTK671-serie met hoge nauwkeurigheid voor elektrische brandbewaking en relaisbescherming

Opmerkingen: de productspecificaties kunnen worden aangepast

Veelgestelde vragen

V: Wat is de functie van de ingebouwde precisieweerstand?

A: De secundaire wikkeling heeft een ingebouwde precieze parallelle weerstand die het stroomsignaal rechtstreeks omzet in een veilige lage-spanningsuitgang (0-10V),de noodzaak van externe bemonsteringsweerstanden wegnemenDit vereenvoudigt de installatie, verbetert de veiligheid en bespaart onderdelenkosten en installatieruimte.

V: Aan welke toepassingen kan de verhoudingfout ≤ ± 0,2% voldoen?

A: De± 0,2%de foutverhouding is een hoge precisie klasse en kan voldoen aan de eisen van toepassingen met een hoge meetnauwkeurigheid, zoals elektrische brandbewaking, relaisbescherming, microcomputerbescherming,en industriële automatiseringscontrole.

V: Wat zijn de voordelen van epoxypotten?

A: Epoxyharspotten bieden uitstekende isolatie, vocht-, stof- en corrosiebescherming en verbeteren tegelijkertijd de trillingsbestendigheid van het product.De volledig afgesloten structuur zorgt voor langdurige stabiele werking van de transformator in verschillende ruwe omgevingen.

V: Hoe kan ik vragen om monsters?

A: U kunt een steekproef aanvraag indienen via onze website of e-mail. Gelieve uw bedrijfsinformatie en doelmodel te verstrekken. Monsters zijn gratis en zullen binnen 3-5 werkdagen worden verzonden.De levertijd voor massa-orders is in het algemeen 2-8 weken.
