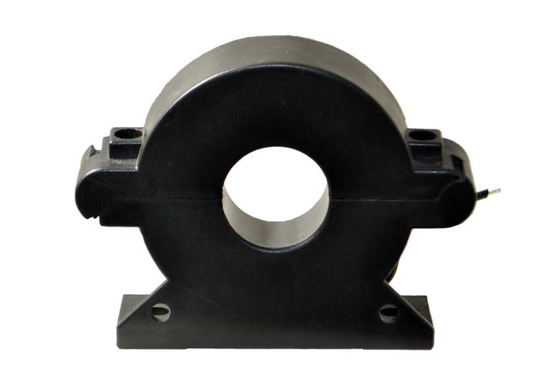

Hoge nauwkeurigheid split-core CT SCTK660B-serie voor gegevenslogging

Onderhandeling
MOQ
Bespreekbaar
Prijs
High Accuracy Split-Core CT SCTK660B Series for Data Logging
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Huidig ​​bereik: 0,5~1000A
Uitvoer: 0-500mA of 0,333V(AC)
Klas: 0,2,0,5,1,0
Installatie: Busbar Type
Magnetische circuitstructuur: Gecombineerd type
Aanpasbaar: Ja
Markeren:

Hoge nauwkeurigheid split-core CT

,

met een vermogen van niet meer dan 50 W

,

stroomtransformer van de serie SCTK660B
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: SCTK660B-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 10000/maand
Productomschrijving

DeSCTK660B-serieeen split-core-stroomtransformator is ontworpen voor energiebewaking, energiebeheer en retrofitprojecten.Het product maakt gebruik van een flip-open split-core structuur die een snelle installatie mogelijk maakt zonder kabels te ontkoppelenHet biedt een zeer nauwkeurige meting. De isolatiespanning is 3KV/60 seconden.De vlamvertragende behuizing voldoet aan de UL94V-0-normenDe maximale werkspanning is AC600V. Het wordt veel gebruikt in gegevenslogging, stroombewaking, energiebeheer, nieuwe energiebewaking en kostenallocatie toepassingen.

Kenmerken
  • Hoge nauwkeurigheid bij 10-130% van de nominale stroom
  • AC-isolatieweerstand: 3KV voor 60s
  • Swing open voor een gemakkelijke installatie
  • Rigiede behuizing met UL® 94V-0 duurzaam kunststof
  • Veiligheidsnorm: IEC/EN60044-1
  • Nominale fasehoekfout en
  • Nominale lineariteitsfout: conform IEC61869-2
  • Conform IEC 60044-1
  • Max.werkingsspanning: AC600V
Toepassingen
  • Gegevenslogging
  • Bewaking van het vermogen
  • Energiebeheer
  • Nieuwe energiebewaking
  • Kostenverdeling
  • Stroomverdelingssystemen
  • Projecten voor retrofit (online installatie)
  • Beheersing van industriële automatisering
Elektrische parameter
Frequentie. 50-2,5 kHz
Nominale invoer 0.5A-1000A
Meetbereik 10%In-130%In
Nominale output 0.333V ((AC) of 0-5A
Verhouding ≤ ± 0,2%
Fasehoek ≤ ±10min
Dielectrische sterkte 5.0KV/1mA/1min
Isolatieweerstand DC500V/100MΩmin
Mechanische parameter
Geval PC/UL94-V0
Bobbin PBT
Kern Permalloy
Interne structuur Epoxide
Bouw Krap.
Werktemperatuur -25°C+75°C
Werkvochtigheid ≤ 85%
Uitgangsverbinding Terminal of UL1015 22AWG Draad 1,5 m
Selectie van het type
V/N Nominale invoer (A) Uitgang (mA/V) Precisiteit Afmetingen ((mm)
Een B. C D E F
Het is niet toegestaan dat de vergunning wordt geschrapt. 0.5-100A 0.333V/0-50mA 0.2,0.5,1.0 57.6 50.0 22.0 5.0 16.7 25.0
Het is niet toegestaan dat de vergunning wordt geschrapt. 1-250A 0.333V/0-100mA/1A 0.2,0.5,1.0 66.6 59.0 22.0 9.5 25.7 29.5
SCTK660B-025 5-400A 0.333V/0-200mA/1A/5A 0.2,0.5,1.0 73.1 65.0 22.0 12.5 31.7 32.5
Het is niet toegestaan dat de verpakking wordt gebruikt voor de verpakking van de goederen. 5 tot en met 630A 0.333V/0-200mA/1A/5A 0.2,0.5,1.0 82.1 74.0 22.0 16.0 38.7 37.0
Het is niet toegestaan dat de verwerking van het product wordt verricht door de fabrikant of de fabrikant. 5-1000A 0.333V/0-500mA/1A/5A 0.2,0.5,1.0 95.1 87.0 22.0 22.5 53.7 43.5

Hoge nauwkeurigheid split-core CT SCTK660B-serie voor gegevenslogging

Hoge nauwkeurigheid split-core CT SCTK660B-serie voor gegevenslogging

Opmerkingen: de productspecificaties kunnen worden aangepast

Veelgestelde vragen

V: Is het nodig om de split-core-stroomtransformer tijdens de installatie uit te schakelen?

A: Nee.SCTK660B-serieHet kan worden geïnstalleerd zonder kabels te ontkoppelen of te verwijderen.Het is vooral geschikt voor retrofitprojecten en toepassingen waarbij de stroom niet kan worden uitgeschakeld.

V: Wat is de betekenis van de UL94V-0 vlamvertragende behuizing?

A: UL94V-0 is een van de hoogste normen voor vlamvertraging van kunststofmateriaal.voldoet aan de veiligheidsvoorschriften van industriële apparatuur.

V: Hoe kan ik vragen om monsters?

A: U kunt een steekproef aanvraag indienen via onze website of e-mail. Gelieve uw bedrijfsinformatie en doelmodel te verstrekken. Monsters zijn gratis en zullen binnen 3-5 werkdagen worden verzonden.De levertijd voor massa-orders is in het algemeen 2-8 weken.
