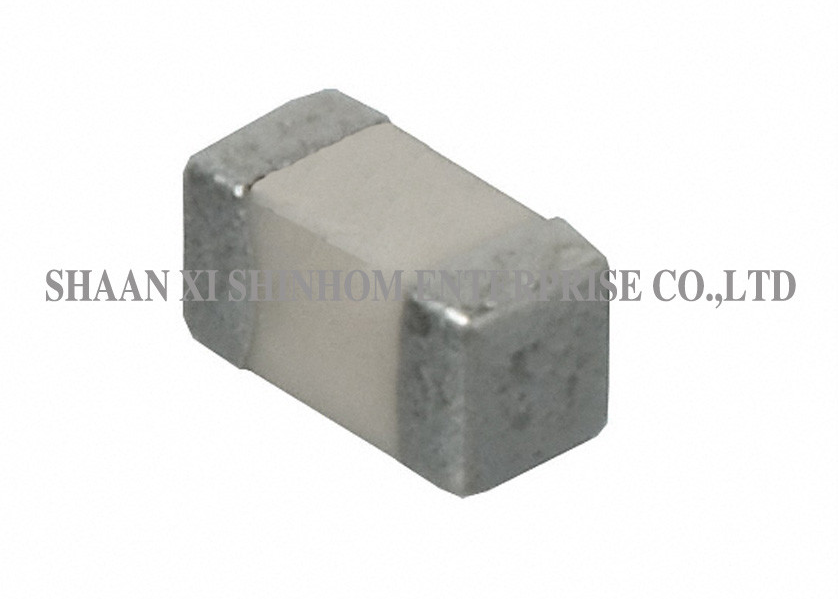

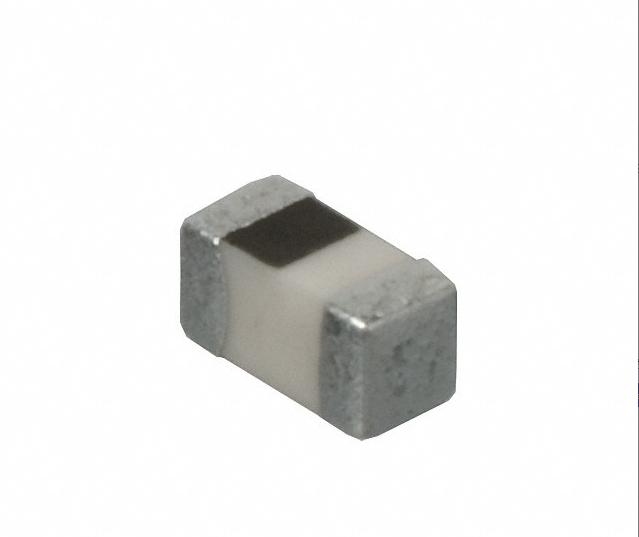

High Q Chip Inductor AIML0603C voor draadloze communicatie en Bluetooth-modules

AIML0603C Inducteurs voor keramische chips

DeAIML0603C-serieDe keramische chip-inductor is vervaardigd met behulp van geavanceerde dunne-film technologie. Inductabiliteitsbereik bedraagt 1,2nH tot 100nH. Nationale stroom is 500mA. Het biedt een hoge zelfresonante frequentie en een lage DCR.De 0201 ultra-kleine maat (0.6×0.3mm) met loodloos ontwerp is geschikt voor toepassingen met een hoge dichtheid op het oppervlak.thermische schokbestendigheid, en is compatibel met zowel golfsoldering als reflow soldering processen. Het wordt veel gebruikt in high frequency RF circuits, draadloze communicatie, Bluetooth modules, GPS, mobiele telefoons,en verschillende hoogfrequente filtering- en matchingnetwerken.

Kenmerken:

1. Geavanceerde dunnefilmtechnologie
2. Miniatuurgrootte 0201 beschikbaar
3. Kleine afmetingen, geen lood geschikt voor hoogdichte oppervlakte montage
4. Laag weerstandswaarde van de highB
5. Uitstekende soldeerbaarheid en warmte schok
6. met een vermogen van niet meer dan 10 W
7. Gelast met emaille en hoge precisie, kleine weerstandsdrift
8. Milieuvriendelijke producten

Toepassingen:

1. Medische apparatuur
2. Test- en meetapparatuur
3. Drukkerapparatuur
4. Automatische apparatuurcontroller
5. Deeltjes
6. Communicatieapparaat, mobiele telefoon, GPS, PDA
7. Persoonlijke computers
8. Draagbare apparatuur
9. CD-ROM, harde schijf, modem, printer
10. DC-DC-omvormers
11. DSC, DVC, PDA, DVD en HDD

Technische informatie:

1. Soldeerbaarheid: 90% van de eindelektrode moet worden bedekt Voorverhitting:@ 260°C±5°C gedurende 160 seconden Soldeer:H63AA Eutectische soldeerstroom:Rosin,Dip gedurende 5 seconden ±1 seconden
2. Thermische schok: de geleidingsvermogen moet binnen ± 5% van de initiële waarde liggen en Q moet binnen ± 30% van de oorspronkelijke waarde liggen bij temperaturen van -40°C en +85°C gedurende 30 min. voor elke 100 cycli.
3. Werktemperatuur:-25°C tot +85°C
4. Bergingstemperatuur: -40°C tot +85°C

Veelgestelde vragen

V: Wat zijn de voordelen van dunnefilmtechnologie ten opzichte van meerlagige keramische technologie?

A:De dunne-filmtechnologie maakt gebruik van fotolithografieprocessen voor de productie, wat een hogere precisie, een nauwere inductantetolerantie en lagere parasitaire parameters biedt.Het zorgt voor een hogere Q-factor en een hogere zelfresonante frequentie bij hoge frequenties.De technologie voor meerlagig keramiek is goedkoper en geschikt voor algemene hoogfrequente toepassingen.

V: Wat zijn de voordelen van de 0201 ultra-kleine maat?

A:De 0201-maat (0,6 × 0,3 mm) is een van de kleinste beschikbare SMD-pakketten.

V: Wat zijn de voordelen van glazen glazen?

A:Een glazen gelaagde glazen laag biedt een hoge precisie en een lage weerstand, waardoor de inductor een stabiele elektrische prestatie behoudt bij temperatuursveranderingen en langdurig gebruik.verbetering van de productbetrouwbaarheid.
