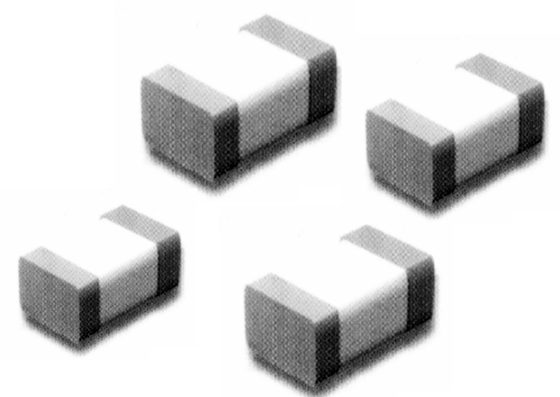

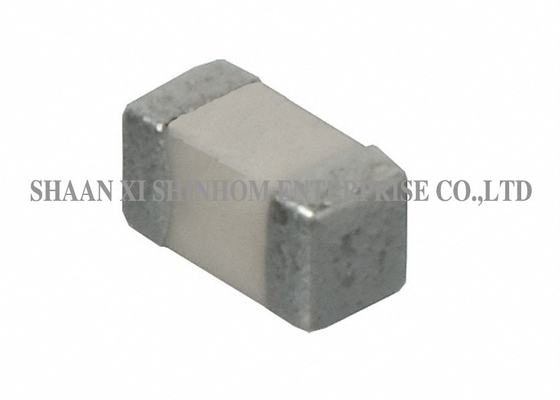

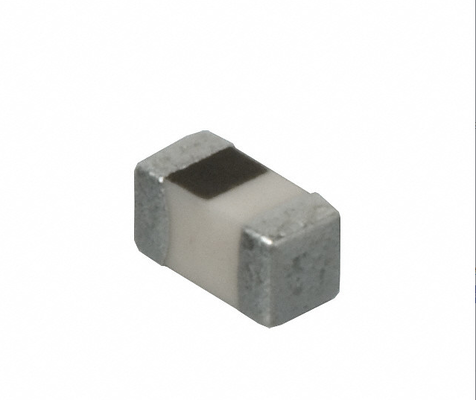

High Q Thin Film Chip Inductor AIML0805C 1.0-470nH 300mA voor Bluetooth- en GPS-modules

AIML0805C Inducteurs voor keramische chips

DeAIML0805C-serie keramische chipinductoris vervaardigd met behulp van geavanceerde dunnefilmtechnologie.1.0nH tot 470nHDe nominale stroom is:300 mAHet biedthoge zelfresonante frequentieenlage DCR. de0805 verpakking (2.0*1.25 mm)Het is niet mogelijk om de in de bijlage vermelde gegevens te verzamelen.glazen laag met glazen emailleHet biedt een hoge precisie en een lage weerstand.uitstekende lasbaarheid,thermische schokbestendigheid, en is verenigbaar met beidegolfsolderingenterugvloeiend solderenIn het kader van het programma voor de ontwikkeling van de Europese Unie (EER)0402C/0603CHet wordt veel gebruikt inhoogfrequente RF circuits,draadloze communicatie,Bluetooth-modules,GPS,mobiele telefoons, en diversenetwerken voor hoogfrequente filtratie en matching.

Kenmerken:

1. Geavanceerde dunnefilmtechnologie
2. Miniatuurgrootte 0402C/0603C beschikbaar
3. Kleine afmetingen, geen lood geschikt voor hoogdichte oppervlakte montage
4. Laag weerstandswaarde van de highB
5. Uitstekende soldeerbaarheid en warmte schok
6. met een vermogen van niet meer dan 10 W
7. Gelast met emaille en hoge precisie, kleine weerstandsdrift
8. Milieuvriendelijke producten

Toepassingen:

1. Medische apparatuur
2. Test- en meetapparatuur
3. Drukkerapparatuur
4. Automatische apparatuurcontroller
5. Deeltjes
6. Communicatieapparaat, mobiele telefoon, GPS, PDA
7. Persoonlijke computers
8. Draagbare apparatuur
9. CD-ROM, harde schijf, modem, printer
10. DC-DC-omvormers
11. DSC, DVC, PDA, DVD en HDD

Technische informatie:

1. Soldeerbaarheid: 90% van de eindelektrode moet worden bedekt Voorverhitting:@ 260°C±5°C gedurende 160 seconden Soldeer:H63AA Eutectische soldeerstroom:Rosin,Dip gedurende 5 seconden ±1 seconden
2. Thermische schok: de geleidingsvermogen moet binnen ± 5% van de initiële waarde liggen en Q moet binnen ± 30% van de oorspronkelijke waarde liggen bij temperaturen van -40°C en +85°C gedurende 30 min. voor elke 100 cycli.
3. Werktemperatuur:-25°C tot +85°C
4. Bergingstemperatuur: -40°C tot +85°C

Opmerking:Alle specificaties kunnen zonder kennisgeving worden gewijzigd.

Veelgestelde vragen

V: Wat zijn de voordelen van dunnefilmtechnologie ten opzichte van meerlagige keramische technologie?

A: De dunne-filmtechnologie maakt gebruik van fotolithografieprocessen voor de productie, die een hogere precisie, een nauwere inductantetolerantie en lagere parasitaire parameters bieden.Het zorgt voor een hogere Q-factor en een hogere zelfresonante frequentie bij hoge frequenties.De technologie voor meerlagig keramiek is goedkoper en geschikt voor algemene hoogfrequente toepassingen.

V: Wat is de grootte van het pakket 0805?

A: De verpakkingsgrootte van 0805 is:2.0*1,25 mm(lengte * breedte), met een loodloos ontwerp dat geschikt is voor toepassingen met een hoge dichtheid op het oppervlak.0402C/0603Cook in deze serie verkrijgbaar zijn.

V: Wat zijn de voordelen van glazen glazen?

A: Een glazen gelaagd glazen laag biedt een hoge precisie en een lage weerstand, waardoor de inductor een stabiele elektrische prestatie behoudt bij temperatuurveranderingen en langdurig gebruik.verbetering van de productbetrouwbaarheid.
