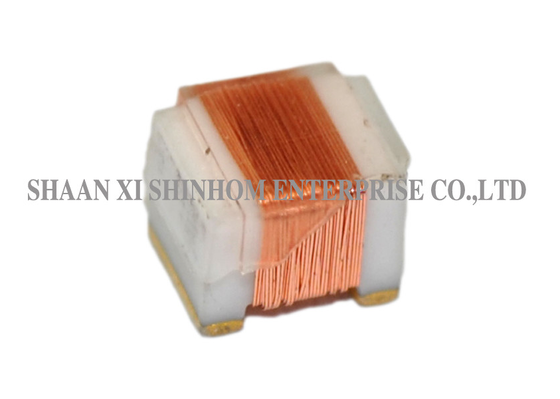

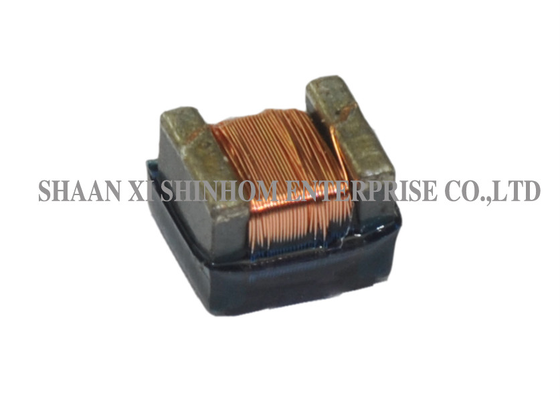

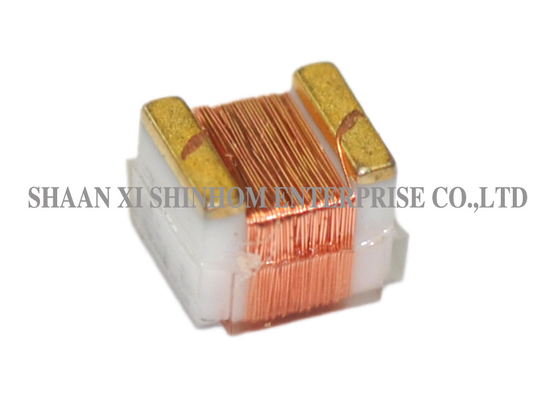

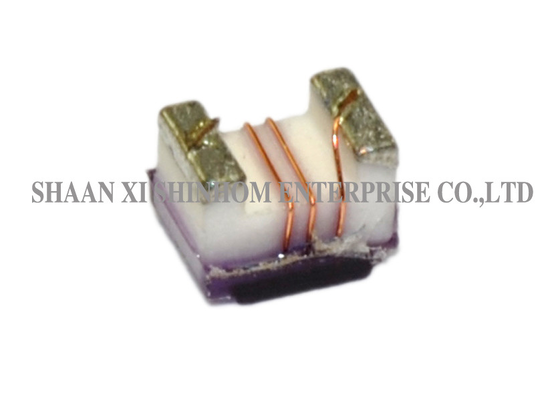

DeAISC-serieSMD-draad-winding keramische inductor heeft een hoogfrequentieontwerp en draad-winding structuur, met een hoge Q-factor en hoge zelfresonante frequentie kenmerken,het garanderen van uitstekende signaaltransmissieprestaties in hoogfrequente circuitsHet product biedt een keramische kern als standaard, met een ferrietkern optie, geschikt voor verschillende frequentie- en inductantievereisten.Hoge betrouwbaarheid en uitstekende thermische stabiliteit zorgen voor langdurige stabiele werking onder verschillende omstandighedenHet wordt veel gebruikt in modems, mobiele draadloze apparaten, draadloze telefoons, GPS-positiesystemen,en telecomsystemen.
Kenmerken:
- Keramische kern ((Ferrietkern optioneel)
- Hoogfrequentieontwerp
- Uitstekende Q-waarden
- Uitstekende SRF
- Hoge betrouwbaarheid
- Uitstekende thermische stabiliteit
- Grootte 0402/0603/0805/1008/1210/1812
Toepassingen:
- Modems
- Mobiele radio's
- Draadloze telefoons
- Wereldwijde positioneringssystemen
- Telecommunicatiesystemen
Technische informatie:
- Test: (equivalent aanvaardbaar),geleidbaarheid: HP4191A,Q:HP4291A,SRF:HP8753B,RDC:gemeten bij 25°C
- Werktemperatuur: keramisch -40°C tot +125°C
- Padmetallisatie: wolfraam-nikkel met goudflits
- Soldeermethoden: golffase, terugstroomfase, dampfase
- Soldeerbaarheid: max 260°C gedurende 10 seconden
| Grootte |
Induktansbereik |
Grootte ((mm) L*W*H |
| 0402 |
1nH tot 400nH ((keramische kern)
|
1.2*0,6*0.6 |
| 0603 |
1.6nH tot en met 390nH ((keramische kern) |
1.68*1.0*0.85 |
| 0805 |
2.2nH tot en met 6.8uH ((keramische kern) |
2.2*1.6*1.3 |
| 1008 |
3.9nH tot 200nH ((keramische kern) |
2.65 maal 2,6 maal 2.0 |
| 1210 |
3.9nH tot en met 8.6uH ((keramische kern) |
3.35 maal 2,7 maal 2.1 |
| 1210F |
1.2uH tot en met 470uH ((Ferrietkern) |
3.35 maal 2,7 maal 2.1 |
| 1812F |
1.0uH tot 1000uH ((Ferrietkern)
|
4.56 maal 3,25 maal 3.0 |
Opmerkingen: productgrootte en inductantie kunnen worden aangepast
Veelgestelde vragen
V: Hoe kies ik tussen keramische kern en ferrietkern?
A: Keramische kerneneen hogere Q-factor en betere hoogfrequente eigenschappen bieden, geschikt voor RF- en microgolfbanden.Ferrietkerneneen hogere magnetische doorlaatbaarheid hebben, waardoor grotere inductantiewaarden in hetzelfde volume mogelijk zijn, geschikt voor toepassingen met een lagere frequentie of toepassingen waarvoor hogere inductantiewaarden vereist zijn.Keramische is de standaardconfiguratie, terwijl ferriet een optionele keuze is.
V: Wat zijn de voordelen van een hoge Q-factor voor het circuitontwerp?
A:Een hoge Q-factor betekent een lager energieverlies en een betere frequentieselectiviteit bij specifieke frequenties.verbetert de afstoting van het filter buiten de band, en verbetert de frequentiestabiliteit van de oscillator.
V: Welke verpakkingsgroottes zijn voor deze serie verkrijgbaar?
A:Er zijn zes standaard maten beschikbaar:0402, 0603, 0805, 1008, 1210 en 1812Deze kunnen flexibel worden geselecteerd op basis van de PCB-ruimte- en inductantievereisten.
V: Wat zijn de voordelen van de draad-opgerolde structuur in vergelijking met de meerlagige structuur?
A:De draad-opgerolde structuur biedt een hogere Q-factor en een hogere stroomcapaciteit bij hoge frequenties, vooral geschikt voor hoogfrequente toepassingen waarvoor een hoge Q-factor en een hoge stroom vereist zijn.met een vermogen van meer dan 50 W,.
