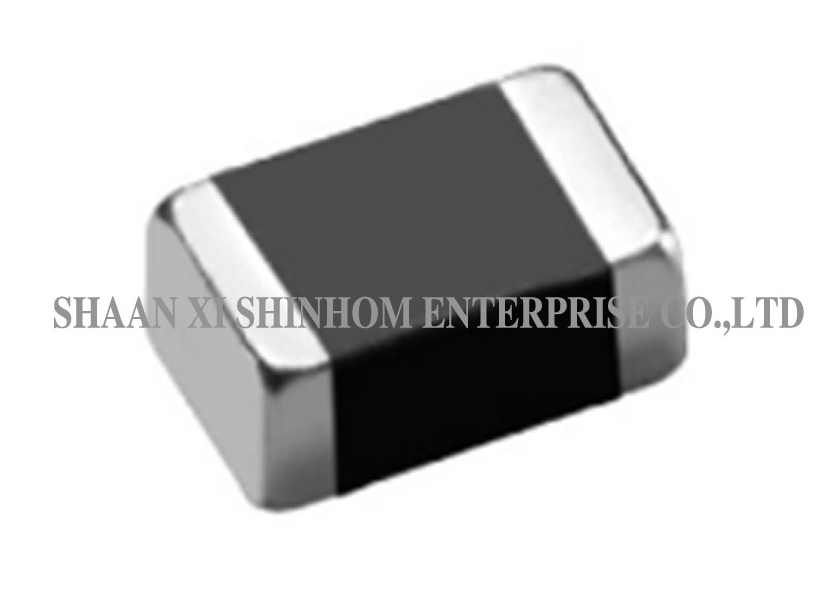

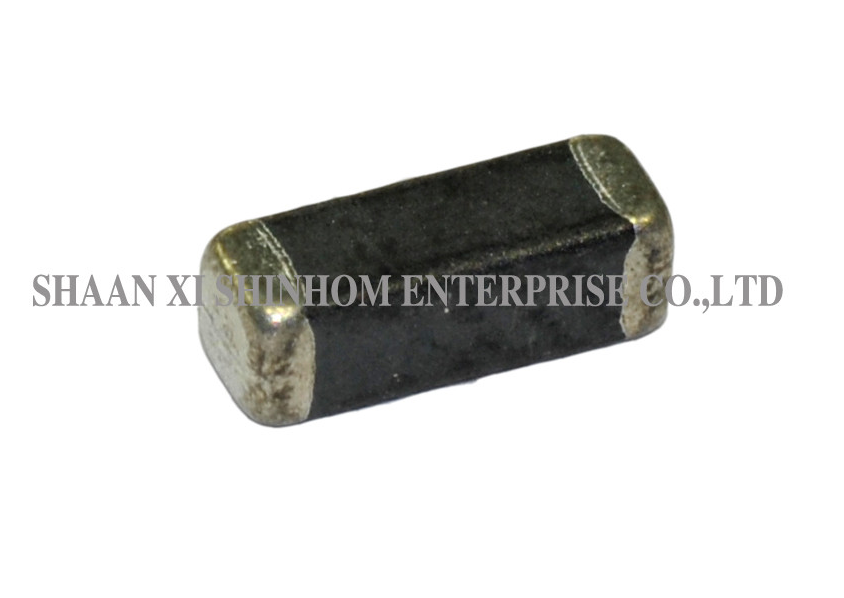

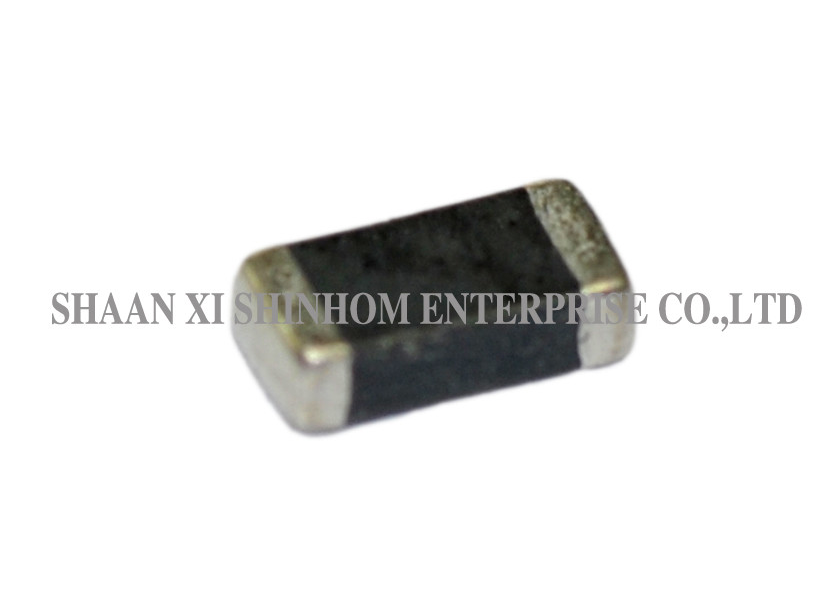

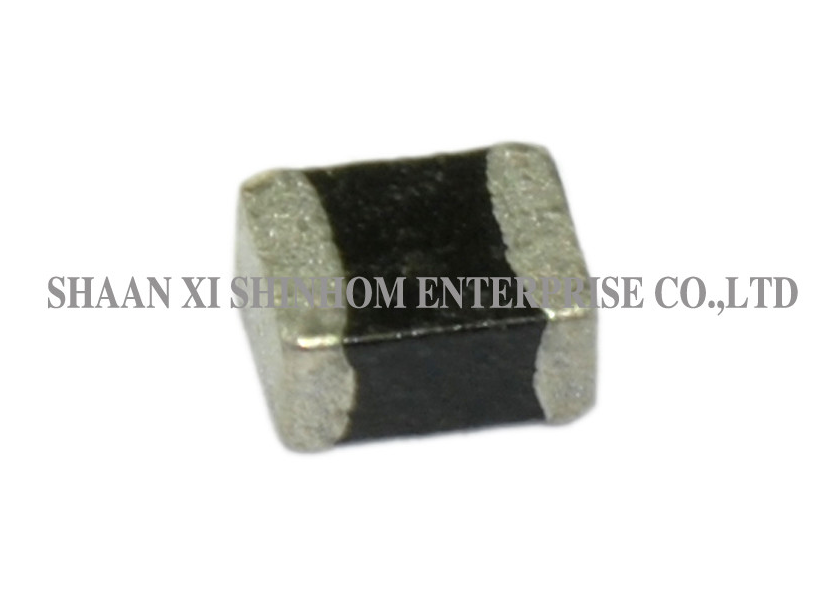

Hoog betrouwbare chipinductor AIML0402 serie voor medische en testapparatuur

Onderhandeling
MOQ
Bespreekbaar
Prijs
High Reliability Chip Inductor AIML0402 Series for Medical and Test Equipment
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Installatie: smt
Maat: 1,0*0,5*0,5mm
Sollicitatie: DSC, DVC, PDA, DVD en HDD
Inductie: 47nH tot 18uH
Type: spaanderinductor
Huidig ​​bereik: 5mA-25mA
Markeren:

AIML0402 chip inductor

,

met een vermogen van niet meer dan 10 W

,

een hoog betrouwbare chipinductor
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: AIML0402-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 1000000/maand
Productomschrijving

De AIML0402 serie meerlaagse chipinductor is voorzien van een gesloten magnetisch circuitontwerp dat effectief overspraak voorkomt. Het biedt een hoge zelfresonantiefrequentie en een lage DCR, wat zorgt voor signaalintegriteit in hoogfrequente circuits. Het product biedt uitstekende soldeerbaarheid en hoge betrouwbaarheid, geschikt voor montage met hoge dichtheid en soldeerprocessen met herstraling. Het wordt veel gebruikt in medische apparatuur, test- en meetinstrumenten, printers, automatiseringscontrollers, converters, communicatieapparatuur, mobiele telefoons, GPS, PDA's, personal computers, draagbare apparaten en diverse opslag- en multimedia-apparaten.

Kenmerken:

  • Gesloten magnetisch circuit
  • Voorkomt overspraak
  • Uitstekende soldeerbaarheid
  • Hoge betrouwbaarheid
  • Tegenmaatregelen voor naleving
  • van FCC, VDE, CSA, VCCI en CE
  • Gesloten magnetisch circuit voorkomt overspraak
  • Geschikt voor installatie met hoge dichtheid en herstralingssoldeer
  • Maten 0402 / 0603 / 0805 / 1206 / 1210

Toepassingen:

  1. Medische apparatuur
  2. Test-/meetapparatuur
  3. Printerapparatuur
  4. Automatische apparatuurcontroller
  5. Converters
  6. Communicatieapparaat, mobiele telefoon, GPS, PDA
  7. Persoonlijke computers
  8. Draagbare apparatuur
  9. CD-ROM, harde schijf, modem, printers

Technische informatie:

Parameter Details
Testen (Equivalenten acceptabel) Inductantie & Q-HP4195A+HP41951
DCR VOAC-7412
SRF HP8753C
Soldeerbaarheid 75% van de terminalelektrode moet bedekt zijn
Voorverwarmen @ 180°C ± 5°C gedurende 2-3 minuten
Soldeertemperatuur 230°C gedurende 4 seconden ± 1 seconde
Flux Onderdompeling in methanolsoplossing met colofonium gedurende 3 tot 5 seconden.
IDC De DC-stroom waarbij de initiële L-waarde met 5% is afgenomen door de toepassing van DC-bias of de stroomwaarde waarbij de temperatuur van het element met 20°C is toegenomen
Bedrijfstemperatuur -40°C tot +100°C

Hoog betrouwbare chipinductor AIML0402 serie voor medische en testapparatuur

Opmerkingen: Productgrootte en inductantie kunnen worden aangepast

Veelgestelde vragen

V: Wat zijn de voordelen van het gesloten magnetische circuitontwerp?

A: Het gesloten magnetische circuit beperkt de magnetische flux binnen de kern. Het vermindert effectief lekkende flux en elektromagnetische interferentie naar omliggende circuits, terwijl het magnetische koppelings-overspraak tussen aangrenzende componenten voorkomt. In PCB-lay-outs met hoge dichtheid verbetert het de signaalintegriteit en de elektromagnetische compatibiliteit van het systeem aanzienlijk.

V: Welke pakketmaten zijn beschikbaar voor deze serie?

A: Er zijn vijf standaardmaten beschikbaar: 0402, 0603, 0805, 1206 en 1210. Ze kunnen flexibel worden geselecteerd op basis van de PCB-ruimte en de inductantievereisten, en bestrijken toepassingen van ultra-klein tot algemeen gebruik.

V: Is dit product geschikt voor herstralingssoldeer?

A: Ja. Dit product is geschikt voor herstralingssoldeer met uitstekende soldeerbaarheid, waardoor het geschikt is voor geautomatiseerde SMT-productielijnen en montage met hoge dichtheid.

V: Hoe vraag ik monsters aan? Wat is de levertijd?

A: U kunt een monster aanvraag indienen via onze website of e-mail. Geef uw bedrijfsgegevens en het doelmodel (inclusief maat en inductantiewaarde) op. Monsters zijn gratis en worden binnen 3-5 werkdagen verzonden. De levertijd voor massabestellingen is over het algemeen 2-8 weken.
