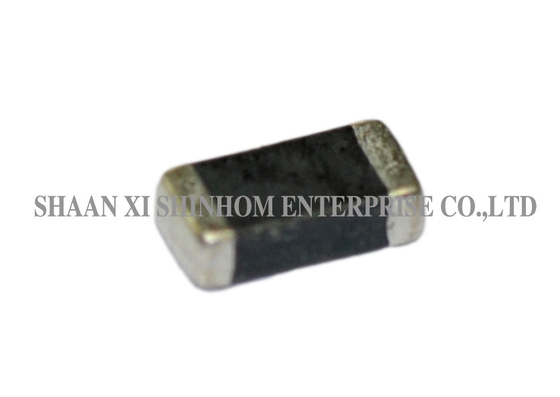

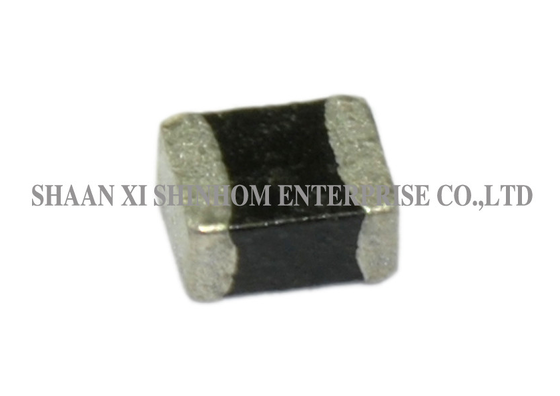

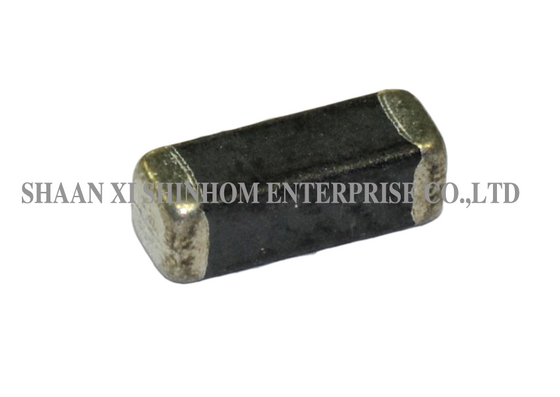

AIML0603 serie Multilayer Chip Inductor Low DCR voor communicatieapparaten en draagbare elektronica

AIML0603 serie chip inductoren

DeAIML0603 seriemet een vermogen van niet meer dan 50 Wontwerp van een gesloten magnetisch circuitHet biedt de mogelijkheid om delage DCRenhoge betrouwbaarheid, waardoor de signaaloverdracht in hoogfrequente circuits veilig is.uitstekende lasbaarheiden is geschikt voormontage met hoge dichtheidenterugvloeiend solderenMeerdere standaardgroottes van0402 tot en met 1210Het wordt veel gebruikt inpersoonlijke computers,draagbare apparaten,opslagapparatuur,medische apparatuur,test- en meetinstrumenten,drukmachines,automatiseringscontrollers,omvormers, encommunicatieapparatuur.

Kenmerken

• Hoge betrouwbaarheid
• Afmetingen 0402 / 0603 / 0805 / 1206 / 1210
• Gesloten magnetisch circuit
• Vermijdt overspel
• Uitstekende soldeerbaarheid
• Tegenmaatregelen voor de naleving van FCC,VDE,CSA,VCCI en CE
• Gesloten magnetisch circuit vermijdt overspel
• Geschikt voor installaties met een hoge dichtheid en herstelsoldering

Toepassingen

1. Persoonlijke computers
2. Draagbare apparatuur
3. CD-ROM, harde schijf, modem, printer
4. DSC, DVC, PDA, DVD en HDD
5. Medische apparatuur
6. Test- en meetapparatuur
7. Drukkerapparatuur
8. Automatische apparatuurcontroller
9. Deeltjes
10. Communicatieapparaat, mobiele telefoon, GPS, PDA

Technische informatie

1. Test: ((Equivalenten aanvaardbaar) Leiding & Q-HP4195A+HP41951
2. DCR:VOAC-7412
3. SRF:HP8753C
4. Soldeerbaarheid: 75% van de terminal
5. De elektrode moet bedekt zijn Voorverhitting:@ 180°C±5°C gedurende 2-3 minuten Loedtemperatuur:230°C gedurende 4 seconden ±1 seconde Flux:Dompeling in methanoloplossing met Colophony gedurende 3 tot 5 seconden.
6. IDC:De gelijkstroom bij welke de oorspronkelijke L-waarde met 5% wordt verlaagd bij toepassing van gelijkstroomverwijzing of de waarde van de gelijkstroom bij welke de temperatuur van het element met 20°C wordt verhoogd
7. Werktemperatuur: -40°C tot +100°C

Opmerkingen: productgrootte en inductantie kunnen worden aangepast

Veelgestelde vragen

V: Welke verpakkingsgroottes zijn voor deze serie verkrijgbaar?

A: Er zijn vijf standaardgroottes beschikbaar: 0402, 0603, 0805, 1206 en 1210.

V: Is dit product geschikt voor reflow soldering?

A: Ja. Dit product is geschikt voor reflow soldering met uitstekende soldeerbaarheid, waardoor het geschikt is voor geautomatiseerde SMT-productielijnen en hoge dichtheid montage.

V: Hoe kan ik vragen om monsters?

A: U kunt een steekproef aanvragen via onze website of e-mail. Gelieve uw bedrijfsinformatie en doelmodel (inclusief grootte en inductantiewaarde) te verstrekken.Monsters zijn gratis en worden binnen 3-5 werkdagen verzondenDe levertijd voor massa-orders is in het algemeen 2-8 weken.
