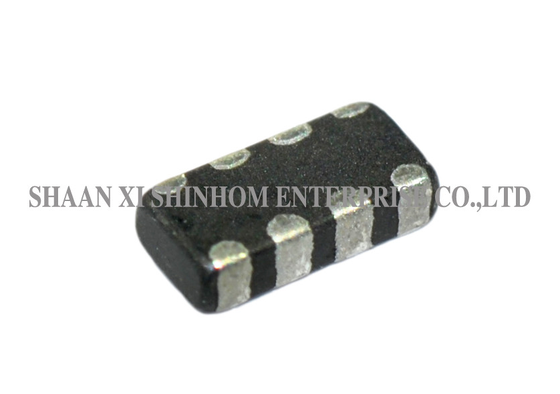

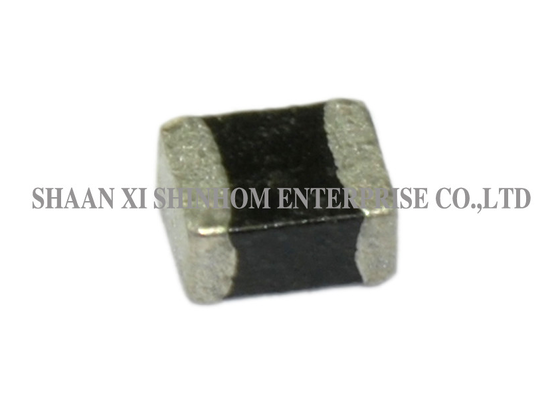

Multilayer Ceramic Chip Inductor AIML0805 serie voor installatie met hoge dichtheid en terugvloeiend solderen

De AIML0805 serie meerlaagse chipinductor heeft een gesloten magnetische circuitontwerp dat effectief overspraak voorkomt. Het biedt hoge betrouwbaarheid en uitstekende soldeerbaarheid, wat zorgt voor signaalintegriteit in hoogfrequente circuits.Het product is geschikt voor montage met hoge dichtheid en reflow soldeerprocessen, en voldoet aan internationale normen, waaronder FCC, VDE, CSA, VCCI en CE.Meerdere standaardmaten van 0402 tot 1210 zijn beschikbaar om te voldoen aan verschillende PCB-lay-outvereisten.Het wordt veel gebruikt in CD-ROM's, harde schijven, modems, printers, draagbare apparaten, medische apparatuur, test- en meetinstrumenten, converters, automatiseringscontrollers, en communicatieapparatuur.

Kenmerken:

1. Voorkomt overspraak
2. Hoge betrouwbaarheid
3. Uitstekende soldeerbaarheid
4. Gesloten magnetisch circuit
5. Gesloten magnetisch circuit voorkomt overspraak
6. Maten 0402 / 0603 / 0805 / 1206 / 1210
7. Geschikt voor installatie met hoge dichtheid en reflow solderen
8. Tegenmaatregelen voor naleving van FCC, VDE, CSA, VCCI en CE

Toepassingen:

1. CD-ROM, Harde schijf, Modem, Printers
2. Printerapparatuur
3. Draagbare apparatuur
4. DSC, DVC, PDA, DVD en HDD
5. Medische apparatuur
6. Test-/meetapparatuur
7. Converters
8. Automatische apparatuurcontroller
9. Communicatieapparaat, mobiele telefoon, GPS, PDA
10. Persoonlijke computers

Technische informatie:

1. Testen: (Equivalenten acceptabel) Inductie & Q-HP4195A+HP41951
2. elektrode moet bedekt zijn Voorverwarmen: @ 180℃±5℃ gedurende 2-3 minuten Soldeertemperatuur: 230℃ gedurende 4 seconden ±1 seconde Flux: Onderdompeling in methanolsoplossing met colofonium gedurende 3 tot 5 seconden.
3. IDC: De DC-stroom waarbij de initiële L-waarde met 5% is afgenomen met de toepassing van DC-bias of de stroomwaarde waarbij de temperatuur van het element met 20℃ is toegenomen
4. Bedrijfstemperatuur: -40℃ tot +100℃

Opmerkingen: Productgrootte en inductie kunnen worden aangepast

Veelgestelde vragen

V: Welke pakketmaten zijn beschikbaar voor deze serie?

A: Er zijn vijf standaardmaten beschikbaar: 0402, 0603, 0805, 1206 en 1210. Deze kunnen flexibel worden gekozen op basis van de PCB-ruimte en de inductievereisten.

V: Is dit product geschikt voor reflow solderen?

A: Ja. Dit product is geschikt voor reflow solderen met uitstekende soldeerbaarheid, waardoor het geschikt is voor geautomatiseerde SMT-productielijnen en montage met hoge dichtheid.

V: Hoe vraag ik monsters aan? Wat is de levertijd?

A: U kunt een monster aanvraag indienen via onze website of e-mail. Geef uw bedrijfsgegevens en het doelmodel op (inclusief maat en inductiewaarde). Monsters zijn gratis en worden verzonden binnen 3-5 werkdagen. De levertijd voor massabestellingen is over het algemeen 2-8 weken.
