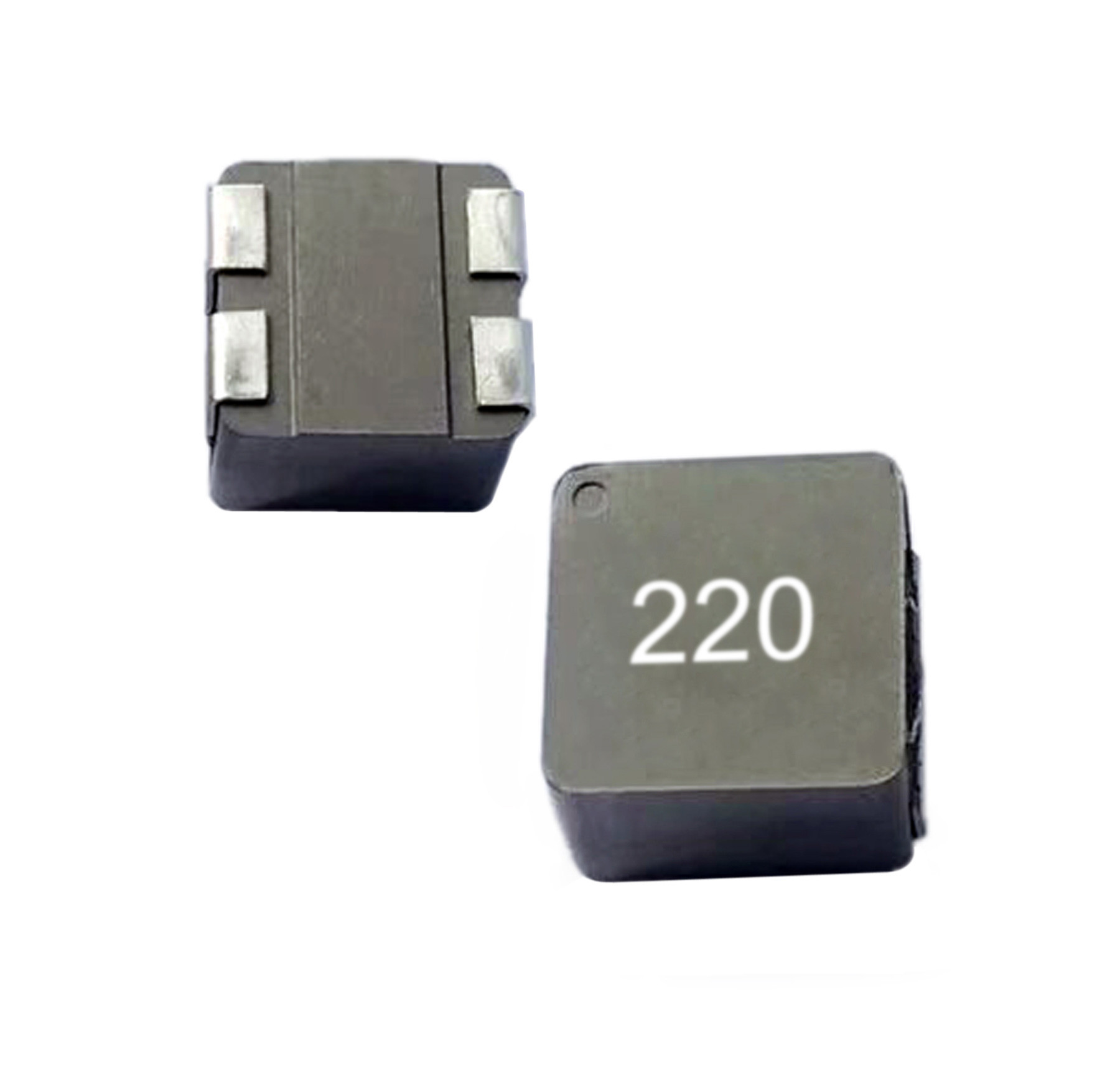

Smd vormde Gemeenschappelijke Hoge Huidige de Beveiligingsinductors LPM1008D van de Wijzevernauwing

SMD vormde gemeenschappelijke wijzeinductors, Hoge huidige beveiligingsinductors

ELEKTROspecificatie:

• Draait verhouding: 1:1
• L: 10uH~47uH@100KHz, 1V
• DCR: 37mΩ~130mΩ
• Stroom:  10.6A maximum

EIGENSCHAPPEN:

• Laagste hoogte in deze pakketvoetafdruk.
• Beschermde bouw.
• Laagste DCR/uH, in deze pakketgrootte.
• Handvatten hoge voorbijgaande huidige aren zonder verzadiging.
• Ultra laag gezoemlawaai, wegens samengestelde bouw.

TECHNISCHE INFORMATIE:

• Testfrequentie: 100KHz/1Vdc@25 ℃.
• De hitte schatte Stroom (Irms) zal veroorzaken de stijging van de roltemperatuur ongeveer, △T=40℃ zonder kernverlies.
• De verzadigingsstroom (Isat) zal L0 veroorzaken om 30% ongeveer te laten vallen
• De omringende deeltemperatuur (+ temperaturenstijging) zou geen 155℃ onder exploitatievoorwaarden in het slechtste geval moeten overschrijden. Het kringsontwerp, de component, PCB-de spoorgrootte en de dikte, de luchtstroom en andere het koelen bepalingen allen beïnvloeden de deeltemperatuur. De deeltemperatuur zou in de eindtoepassing moeten worden geverifieerd.
• Werkende Temperatuur & Opslagtemperatuur: -55℃ - +155℃.
