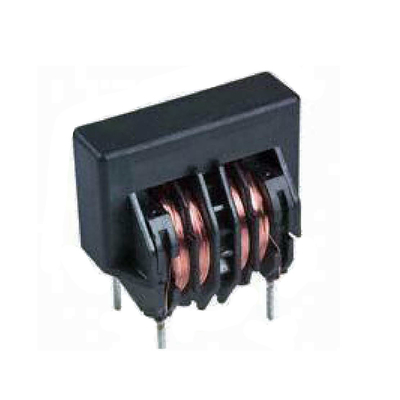

Common Mode Chokes voor EMC Filter Solutions-UT

Belangrijkste Kenmerken

• Hoge Resonantiefrequentie: Bereikt door precisie 2-sectie wikkeltechnologie.

• Ultra-Lage Lekstroom: Gesloten kernstructuur minimaliseert fluxlekkage.

• Robuuste Duurzaamheid: Hoge pulssterkte (getest bij 2.500VAC/5mA).

• Ruisreductie: Laag zoemend geluid voor gevoelige toepassingen.

• Productie-klaar: Compatibel met golfsolderingsprocessen.

• Milieuvriendelijk: Recyclebaar ontwerp (geen inkapseling/lijm), volledig RoHS-conform.

• Breed Werkbereik: -40°C tot +105°C temperatuurtolerantie.

Kritische Parameters

• Nominale Spanning: 250 VAC

• Turns Ratio (Wikkelverhouding): 1:1 ±2%

• Hi-Pot Test: 2.500VAC/5mA/2 sec

• Inductantietolerantie: Minimumwaarde gegarandeerd bij 20°C

Fysische Eigenschappen

• Afmetingen (mm): 21.5±1.0 (L) × 15.0±0.5 (B) × 13.0±0.5 (H)

• Montagegaten: 4×φ1.2±0.1 mm (hoek), 4×φ0.8±0.1 mm (intern)

• Gewicht: 10g (typisch)

Toepassingen

• Voedingen: EMI-onderdrukking in schakelende voedingen (bijv. server PSUs).

• Verlichtingssystemen: Ruisfiltering voor elektronische voorschakelapparaten in LED/fluorescentielampen.

• Industriële Elektronica: Common-mode interferentie eliminatie in motoraandrijvingen.

• Hernieuwbare Energie: Netgekoppelde omvormers die stabiele hoogspanningsfiltering vereisen.

• Automotive: EV-laadsystemen met strenge EMC-normen.
