OEM Common Mode Chokes TRF Serie

Ontworpen voor superieure elektromagnetische interferentie (EMI)-onderdrukking in vermogenselektronica, leveren de TRF-serie common-mode smoorspoelen hoogrendementsruisfiltering met robuuste temperatuurbestendigheid. Met RoHS-conforme materialen en UL94V-0 ontvlambaarheidscertificering garanderen deze smoorspoelen betrouwbaarheid in veeleisende omgevingen. Geoptimaliseerd voor stabiele inductie over brede frequentiebereiken, integreren ze naadloos in AC/DC-voedingssystemen die strenge veiligheidsvoorschriften vereisen.

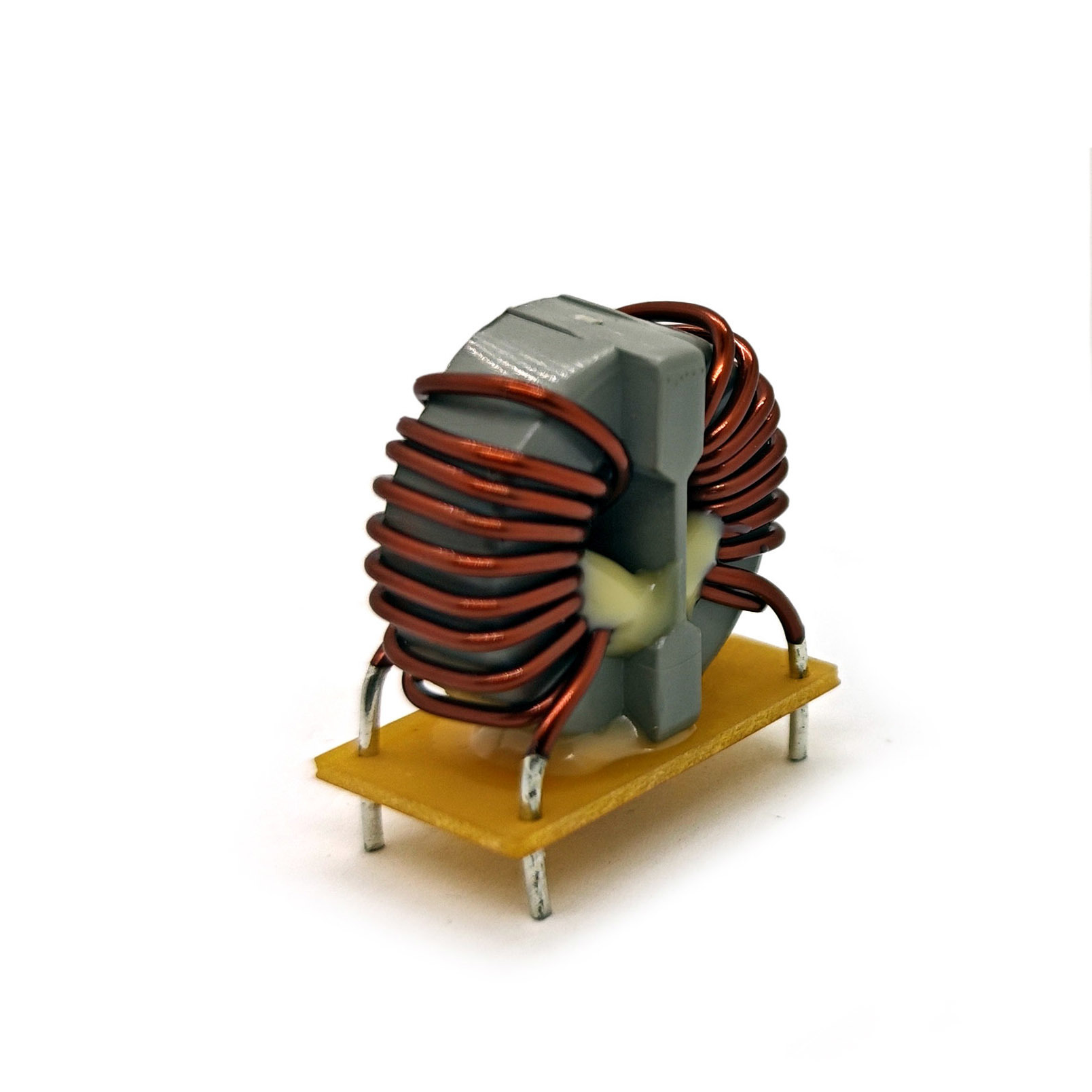

TRF1608VT-601Y-5A Model

• Inductie: 600 mH ±30% @ 1,0 kHz, 0,1V

• DC Weerstand (RDC): 9,0 mΩ Max

• Nominale Stroom: 5,0 A Max

• Nominale Spanning: 250 Vac Max

• Hi-Pot Test: 1,5 KV, 2 mA, 2s (Spoel naar Spoel)

• Bedrijfstemperatuur: −20°C tot +105°C (incl. zelfopwarming)

• Fysieke Afmetingen:

  • Hoogte: 22,5 mm Max

  • Pin Afstand: 24,0 ± 0,5 mm / 20,0 ± 0,5 mm

• Conformiteit: RoHS, UL94V-0, ASTM Zuurstofindex >28%

Soldeerbaarheid: MIL-STD-202, Methode 208D

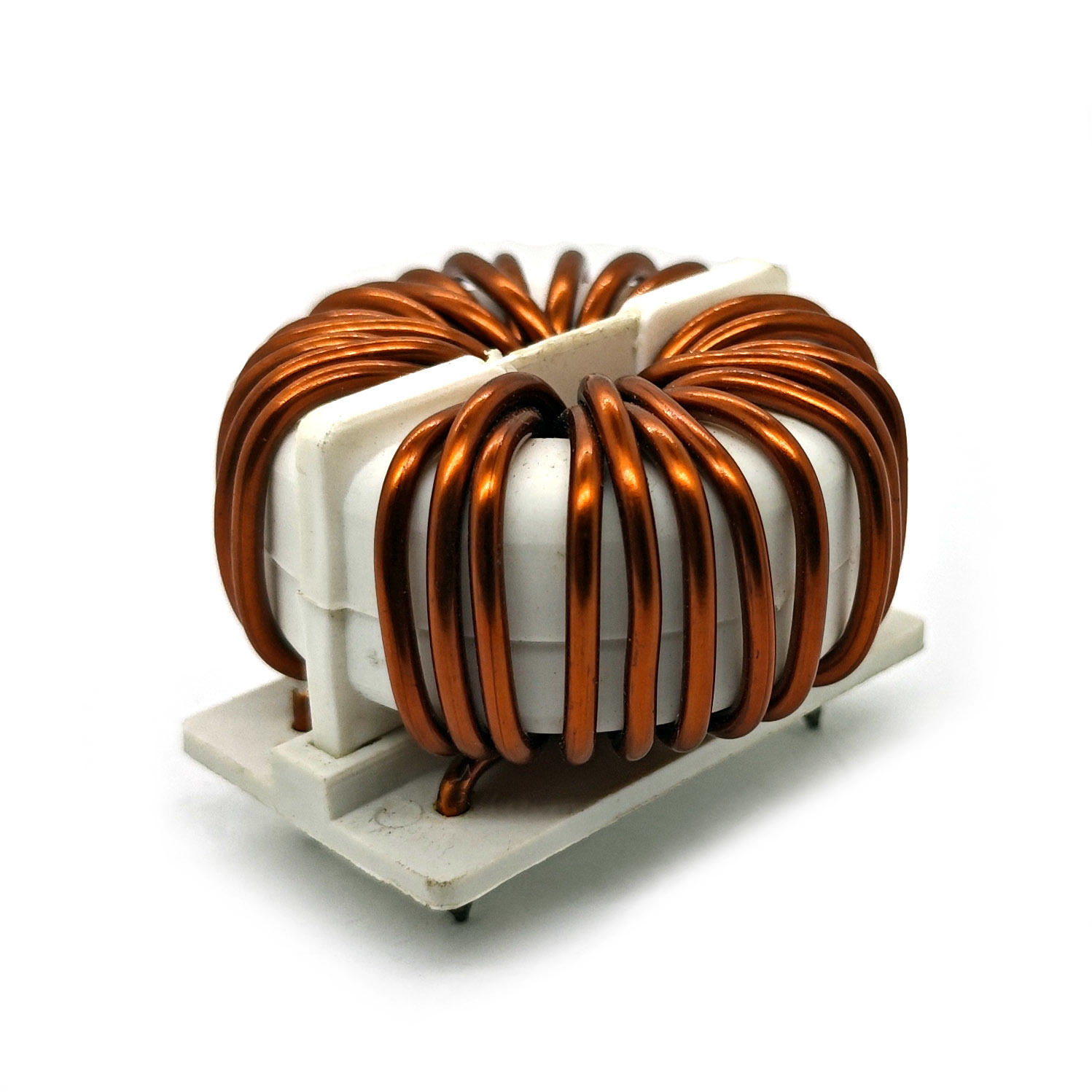

TRF3615HT-202Y-20A Model

• Inductie: 2,0 mH Min @ 1,0 kHz, 0,1V

• DC Weerstand (RDC): 6,0 mΩ Max

• Nominale Stroom: 20,0 A Max

• Hi-Pot Test: 1,5 KV, 2 mA, 2s (Spoel naar Spoel)

• Bedrijfstemperatuur: −20°C tot +105°C (incl. zelfopwarming)

• Fysieke Afmetingen:

  • Lengte: 47,5 mm (Ref.), 47,5 mm Max

  • Breedte: 30,0 mm Max

  • Hoogte: 35,0 ± 0,5 mm / 15,0 ± 0,5 mm

  • Pin Diepte: 5,0 mm Min

• Conformiteit: RoHS, UL94V-0, ASTM Zuurstofindex >28%

• Soldeerbaarheid: MIL-STD-202, Methode 208D

Toepassingen

• Consumentenelektronica: Ruisfiltering in AC-adapters, LED-drivers.

• Telecomapparatuur: EMI-onderdrukking voor datalijnen en laagvermogen circuits.

• Industriële Besturingen: Signaalstabilisatie in sensoren en I/O-modules.

• Medische Apparaten: Naleving-kritische stroomisolatie in draagbare apparatuur.

• Hoogstroomsystemen: Omvormers, motoraandrijvingen en industriële voedingen.

• Hernieuwbare Energie: Zonne-omvormers die >20A ruisfiltering vereisen.

• EV-laadstations: EMI-mitigatie in hoogspannings DC/AC-conversie.

• Server PSUs: Stabiliseren van bulkstroompaden in datacenterinfrastructuur.
