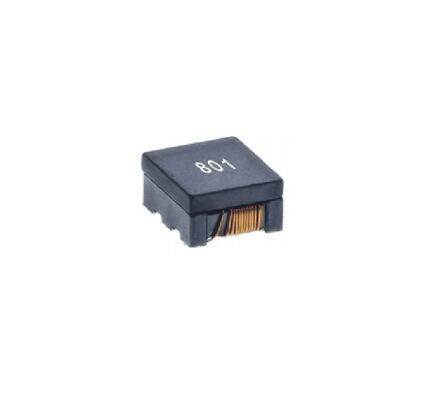

Draadgewonden Common Mode-smoorspoel met 800Ω @100MHz impedantie, loodvrij en compact ontwerp voor EMI-onderdrukking

5000
MOQ
Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Markeren:

800Ω @100MHz Common Mode Choke

,

loodvrije draadwondchoke

,

compacte EMI-onderdrukking
Basis informatie
Plaats van herkomst: China
Merknaam: SHINHOM
Certificering: RoHS
Modelnummer: SF1008F-3W-801Y
Document: SF1008F-3W-801Y_.pdf
Betalen & Verzenden Algemene voorwaarden
Levertijd: 2 ~ 8 weken
Betalingscondities: L/C, T/T
Productomschrijving
Hoogwaardig draadwondfilter voor EMI-onderdrukking
Ontworpen voor effectieve onderdrukking van elektromagnetische interferentie (EMI) in high-speed data- en elektriciteitsleidingen, de SF1008F-3W-801YdraadwondenschroevenHet biedt een hoge common-mode-impedantie op 100 MHz, waardoor een uitstekende geluidsonderdrukking wordt gewaarborgd.Filter voor gemeenschappelijke modusHet is ideaal voor ruimtebeperkte toepassingen.EMI-onderdrukkingis 100% loodvrij, halogeenvrij en RoHS-conform, voldoet aan strenge milieunormen.het levert betrouwbare prestaties in veeleisende omgevingen.
Belangrijkste specificaties
Parameter Waarde
Impedantie van de gemeenschappelijke modus @100MHz 800Ω ±25%
Nominale spanning (max) 20V
Nominale stroom (max) 0.15A
Gelijkstroomweerstand (DCR) (max) 1.6Ω
Isolatieweerstand (min) 10MΩ
Werktemperatuurbereik -40°C tot +125°C
Productkenmerken
  • Draadwondenconstructie voor robuuste prestaties
  • 100% loodvrij, halogeenvrij en RoHS-conform
  • Kleine afmetingen en laag profiel
  • Breed werktemperatuurbereik met inbegrip van zelftemperatuurverhoging
  • Hoge impedantie van de gemeenschappelijke modus voor effectieve EMI-onderdrukking
Toepassingen
  • Geluidsfiltering in versnellingsgegevenslijnen (USB, HDMI, LVDS)
  • EMI-onderdrukking van elektriciteitslijnen in compacte elektronische apparaten en modules
  • Communicatieapparatuur en netwerkinrichtingen
  • Consumentenelektronica waarvoor strikte EMC-naleving vereist is
  • Infotainment- en besturingssystemen voor de automobielindustrie
Vaak gestelde vragen
Wat is het voornaamste voordeel van een filtersysteem met draadwonden ten opzichte van andere filtersystemen?
De draadwondconstructie zorgt doorgaans voor een hogere common-mode-impedantie en een betere hoogfrequente prestaties in vergelijking met meerlagige chips.het effectiever maken voor het onderdrukken van EMI in kritieke toepassingen voor signaalintegrity.
Hoe interpreteer ik de impedantie van 800Ω @100MHz?
Dit betekent dat het filter een impedantie heeft van 800Ω (typisch) tegenover geluidstromen in de normale modus bij een frequentie van 100 MHz.Een hogere impedantie bij de geluidsfrequentie resulteert in een grotere demping van dat geluid.
Kan dit filter hogere stromen aan?
De nominale stroom is maximaal 0,15A. Het is ontworpen voor laagstroomsignalen of elektriciteitsleidingen. Voor hogere stroom filteren van de power rail selecteert u een model met een overeenkomstige hogere stroomstroom.
Wat betekent "halogeenvrij" en waarom is het belangrijk?
Halogeenvrij betekent dat het product geen chloor, brom of andere halogenen bevat boven bepaalde drempelwaarden.Dit is belangrijk voor de milieuvriendelijkheid en wordt vaak vereist bij initiatieven voor groene elektronica, omdat het de uitstoot van giftige gassen in geval van brand vermindert.
label:

common mode power line choke

common mode toroidal chokes

common mode inductor
