Compact Wire Wound Common Mode Filter voor EMI-onderdrukking bij hoog-snelheidsinterfaces in ruimtebeperkte toepassingen

5000
MOQ

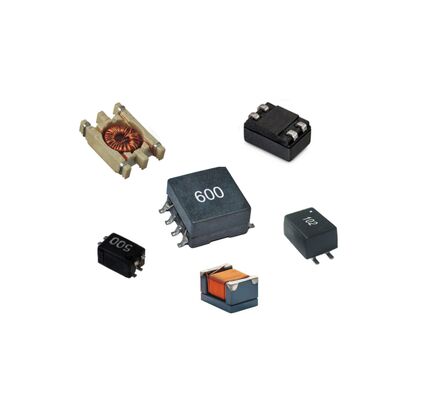

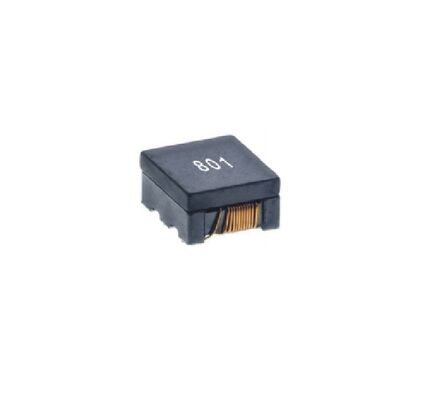

Compact Wire Wound Common Mode Filter for High-Speed Interface EMI Suppression in Space-Constrained Applications
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Markeren:

Compacte footprint Common Mode-filter

,

Draadwond Gewone manier van wurgen

,

Component voor EMI-onderdrukking met hoge snelheid
Basis informatie
Plaats van herkomst: China
Merknaam: SHINHOM
Certificering: RoHS
Modelnummer: SF1210F-3W-serie
Document: SF1210F-3W Series_.pdf
Betalen & Verzenden Algemene voorwaarden
Levertijd: 2 ~ 8 weken
Betalingscondities: L/C, T/T
Productomschrijving
Compact Wire Wound Common Mode Filter Series voor EMI-onderdrukking bij hooggeschnelle interfaces
De SF1210F-3W-serie is ontworpen om een betrouwbare geluidsfiltering te bieden in ruimtebeperkte toepassingen.gemeenschappelijke modusfiltersIn een compacte voetafdruk.draadwondenschroevenDeze serie levert essentiëleEMI-onderdrukkingscomponentenfunctionaliteit met gemeenschappelijke modusimpedantieopties van 160Ω, 240Ω en 500Ω bij 100MHz. Ontworpen voor een gemakkelijke integratie,het bevat aanbevolen PCB-opmaak en stencilpatronen om optimale prestaties en fabricage te garanderenHet is volledig in overeenstemming met de RoHS- en halogeenvrije normen en werkt betrouwbaar in een temperatuurbereik van -40°C tot +125°C.
Belangrijkste kenmerken
  • Gemene modusimpedantie (@100MHz):160Ω, 240Ω of 500Ω (±25%, afhankelijk van het model)
  • DC-weerstand (DCR):Zo laag als 0,21Ω (max)
  • Nominale stroom:Maximaal 500 mA
  • Nominale spanning:50 Vdc (maximaal)
  • Voltage:125 Vdc (maximaal)
  • Isolatieweerstand:10 MΩ (min)
  • Bouw:Draadwondtype voor robuuste hoogfrequente prestaties
  • Ontwerpondersteuning:Inclusief aanbevolen PCB landpatroon en soldeerpasta stensil diafragma
  • Naleving:100% loodvrij, halogeenvrij, RoHS-conform
  • Werktemperatuur:-40°C tot +125°C (inclusief zelftemperatuurverhoging)
Toepassingen
  • EMI-filtering voor versnellingsgegevenslijnen (bijv. USB 3.0/3.1, HDMI, DisplayPort, MIPI)
  • Geluidsonderdrukking in draagbare en draagbare consumentenelektronica
  • Verbetering van de signaalintegriteit in communicatiemodules (Wi-Fi, Bluetooth)
  • Filtering van elektriciteitsleidingen in digitale schakelingen en sensoren met lage stroom
  • EMC-oplossingen op bordniveau in netwerkapparatuur en set-top-boxen
Vaak gestelde vragen
Hoe kies ik tussen de 160Ω, 240Ω en 500Ω impedantiemodellen?
De keuze is afhankelijk van de frequentie en amplitude van het ruis van de gemeenschappelijke modus dat u wilt onderdrukken.Overweeg uw specifieke EMI-profiel en nalevingsvereistenHet 500Ω-model biedt de sterkste onderdrukking bij 100 MHz.
Waarom zijn de aanbevolen PCB-uitleg en stencilpatronen belangrijk?
Deze aanbevelingen helpen de hoogfrequente prestaties van het filter te optimaliseren door parasitaire effecten tot een minimum te beperken en betrouwbare, consistente soldeerslijmen te garanderen tijdens de montage van het oppervlak.vermindering van fabricagefouten.
Kan deze serie worden gebruikt voor het filteren van elektriciteitsleidingen?
Ja, maar let op de nominale stroom (max 500mA). Het is geschikt voor het filteren van geluid op lagere stroomstroomlijnen of signaalleidingen met gelijkstroomvertekening.ervoor zorgen dat de huidige bevoegdheid van het geselecteerde model niet wordt overschreden.
Wat is het voordeel van de draad-winding constructie in deze context?
De draad-windingconstructie zorgt meestal voor een hogere common-mode-impedantie en een betere prestatie bij hoge frequenties in vergelijking met sommige meerlagige keramische filters,het effectiever maken van EMI in snelle digitale interfaces.
