LEF20-serie Common Mode stroomlijnsmoorspoel met hoge resonantiefrequentie, laag hoorbaar geluid en symmetrische interferentie-onderdrukking

5000
MOQ

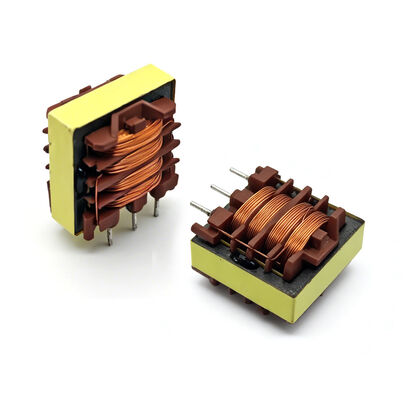

LEF20 Series Common Mode Power Line Choke with High Resonance Frequency Low Audible Noise and Symmetric Interference Suppression
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Inductantie bereik: 3,3 mH tot 100 mH
DCR-max: 200mΩ tot 6600mΩ
Lekkage inductantie: 65μH tot 2000μH
Huidig ​​bereik: 0,3A tot 1,8A
Kronkelende structuur: 2e sectie
Markeren:

LEF20-serie Hoogresonantie Frequentie Choke

,

Voor de toepassing van de onderstaande voorschriften:

,

Vergrendeling van het geluidsniveau van de motor
Basis informatie
Plaats van herkomst: China
Merknaam: SHINHOM
Certificering: RoHS/ISO/UL/CE/IATF16949/CNAS
Modelnummer: LEF20
Document: LEF20 Common mode_.pdf
Betalen & Verzenden Algemene voorwaarden
Levertijd: 2 ~ 8 weken
Betalingscondities: L/C, T/T
Productomschrijving
LEF20-serie Common Mode voedingslijnsmoorspoel
Productoverzicht

De common-mode voedingslijnsmoorspoel uit de LEF20-serie is ontworpen voor effectieve onderdrukking van common-mode-interferentie. Het beschikt over een tweedelige wikkelstructuur en levert een hoge resonantiefrequentie, hoge pulssterkte en weinig hoorbare ruis. Met een lekinductie van ongeveer 2% zorgt het voor een symmetrische ontstoring. De serie voldoet aan de normen EN 60938-2 (VDE 0565-2) en UL 1283, is RoHS-conform en geschikt voor golfsoldeerprocessen.

Belangrijkste kenmerken
  • Hoge resonantiefrequentie dankzij 2-delige wikkeling
  • Hoge pulssterkte
  • Laag zoemend geluid
  • Ongeveer 2% lekinductie voor symmetrische ontstoring
  • Geschikt voor golfsolderen
  • Voldoet aan EN 60938-2 (VDE 0565-2) en UL 1283
  • RoHS-conform
Toepassingen
  • Onderdrukking van common-mode-interferentie
  • Elektronische voorschakelapparaten voor lampen
  • Schakelende voedingen voor consumentenelektronica
Standaardspecificaties (@25°C)
Onderdeelnummer Inductie (mH) +50%/-30% bij 10 kHz, 0,1 V DCR (mΩ) Max Lekkage-inductie (μH) typ. @10kHz, 0,1V Huidig ​​bereik (A)
LEF20-332Y-1.8A 3.3 200 65 1.8
LEF20-682Y-1.3A 6.8 370 140 1.3
LEF20-103Y-1.0A 10 630 200 1,0
LEF20-153Y-0,8A 15 950 300 0,8
LEF20-273Y-0,65A 27 1600 550 0,65
LEF20-393Y-0,55A 39 2200 800 0,55
LEF20-473Y-0,45A 47 2800 950 0,45
LEF20-683Y-0,35A 68 4400 1300 0,35
LEF20-104Y-0,3A 100 6600 2000 0,30
