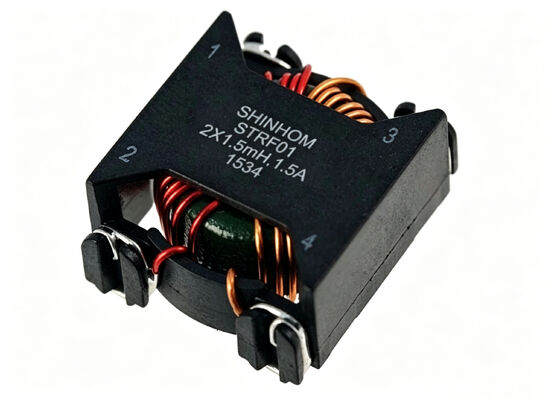

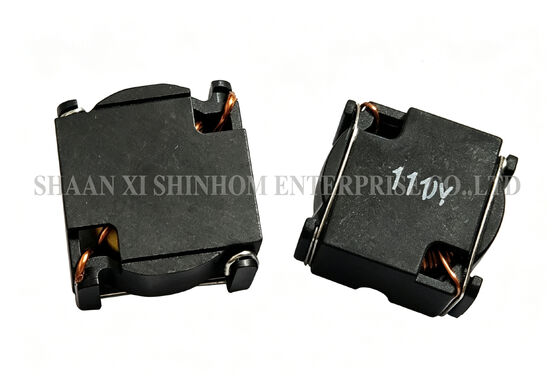

Hoge stroom SMD Toroïdale Common Mode Choke STRF01 serie Hoge impedantie voor DC-DC-omvormers

DeSTRF01-seriede SMD-toridale common-mode-knoeisel met hoge stroom is ontworpen voor DC-DC- en AC-DC-convertertoepassingen.Het product maakt gebruik van een ferriet toroïdale kern om een hoge common-mode-impedantie te bieden over een breed frequentiebereikHet laagprofiel SMD-pakket bespaart PCB-ruimte. De hoge stroomcapaciteit en de lage DCR zorgen voor een efficiënte vermogenskonversie.Het werktemperatuurbereik is -40°C tot +125°C (inclusief zelftemperatuurverhoging)Het wordt veel gebruikt in DC-DC/AC-DC-omvormers, desktop/laptop stroomvoorzieningen, communicatieapparatuur, automotive elektronica en LCD-tv's.

Kenmerken

• Toroïdale ferrietkern ️ hoge common-mode-impedantie
• Uitstekende EMI/RFI-onderdrukking
• SMD-ontwerp met een laag profiel spaart ruimte
• Hoge draagcapaciteit
• Laag DCR ∼ laag vermogenverlies
• Werktemperatuur -40°C tot +125°C
• met een vermogen van niet meer dan 10 W
• Loodvrij RoHS-conform

Toepassingen

• DC-DC-omvormers
• met een vermogen van niet meer dan 50 W
• Invoerfiltering (reeksmodus)
• EMI/RFI-onderdrukking
• Stroomvoorzieningen voor desktops/laptops
• LCD-monitors
• Communicatieapparatuur
• Elektronische systemen voor de automobielindustrie

Technische informatie

IDC

Temperatuurverhoging 40°C Max.

Inductietoets

HP4284A 100 kHz 0,1 V

RDC

QuadTech 1880 Milliohmmeter

Soldeermethoden

Stoomfase, infrarood terugstroom

Weerstand tegen soldeerwarmte

260°C gedurende 10 seconden

Resistentie tegen oplosmiddelen

Voldoet aan MIL-STD-202E

Gewicht

1.5 gram TYP

Tape & Reel

700/rol

Meer maten om uit te kiezen

Opmerking: de productspecificaties kunnen worden aangepast.
