Thuis /Producten/Common Mode Choke/SMD Toroïdale Common Mode Inductor STC06 serie 100μH-12mH 17.4×17.4×7.62mm voor EMI/RFI-onderdrukking

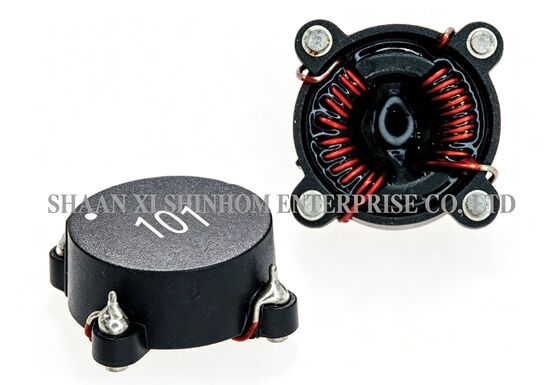

SMD Toroïdale Common Mode Inductor STC06 serie 100μH-12mH 17.4×17.4×7.62mm voor EMI/RFI-onderdrukking

5000 stuks
MOQ
Bespreekbaar
Prijs
SMD Toroidal Common Mode Inductor STC06 Series 100µH-12mH 17.4×17.4×7.62mm for EMI/RFI Suppression
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Inductie: 100uH tot 12mH
Nominale stroom: 0,5A tot 6,95A
Installatie: smt
Testfrequentie: 100 kHz
Tolerantie: +50%/-30%
Aard van Verrichting: smoorspoel
Markeren:

SMD Toroïdale Common Mode Inductor

,

Inductor voor de algemene modus voor RFI-onderdrukking
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS/ISO/UL/CE/IATF16949/CNAS
Modelnummer: STC06-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 100000/maand
Productomschrijving
STC06-serie ringkernspoelen voor opbouwmontage, toroïdale common-mode-smoorspoel, 17,4 * 17,4 * 7,62 mm SMD Common-mode-smoorspoelen

DeSTC06-serieSMD-ringkern common-mode-inductor wordt geleverd in een standaardpakket van 17,4 * 17,4 * 7,62 mm. Het inductiebereik beslaat 100 μH tot 12 mH en voldoet aan de EMI-filterbehoeften van lage tot hoge frequenties.

Het product maakt gebruik van kernmateriaal met een hoge verzadiging om stabiele prestaties te behouden onder omstandigheden met hoge stroomsterkte. De lage DCR vermindert vermogensverlies.

De toroïdale kernstructuur vermindert effectief EMI-straling. Het SMD-pakket ondersteunt geautomatiseerde pick-and-place-assemblage.

Het wordt veel gebruikt in elektronische apparaten, DC-DC-conversie (parallelle modus), isolatiekoppeling, ingangsfiltering (seriemodus) en EMI/RFI-onderdrukking.

Functies
  • Inductiebereik – 100 µH tot 12 mH, flexibele selectie
  • Uitstekende hoogfrequente prestaties
  • Kernmateriaal met hoge verzadiging
  • Lage EMI-straling
  • Lage DCR
  • SMD-pakket – ondersteunt geautomatiseerde plaatsing
  • Bedrijfstemperatuur – -40°C tot +125°C
  • Isolatieweerstand – ≥1000MΩ (100V DC)
Toepassingen
  • Elektronische stroomfiltering van apparaten
  • DC-DC-conversie
  • Isolatie koppeling
  • Invoerfiltering
  • EMI/RFI-onderdrukking
  • Voedingen voor communicatieapparatuur
  • Industriële besturingsvoedingen
  • Voedingen voor randapparatuur voor computers
TECHNISCHE INFORMATIE:
  • Inductiemeting bij 100 KHz 0,1 VRms.
  • Isolatieweerstand: 100Vdc 1KMΩmin.
  • Soldeertemperatuur: 260 ℃ gedurende 4 ± 1 seconden
  • Bedrijfstemperatuur: -40℃ tot +125℃
  • Opslagtemperatuur: -55℃ tot +125℃
  • Per speciaal verzoek zijn er verschillende pakketten beschikbaar
  • Maximaal 35% verzadiging bij toegepaste DC-bias

SMD Toroïdale Common Mode Inductor STC06 serie 100μH-12mH 17.4×17.4×7.62mm voor EMI/RFI-onderdrukking

Let op: Productspecificaties kunnen worden aangepast.

Veelgestelde vragen

Vraag: Wat is het inductiebereik van de STC06-serie?

A:DeSTC06-seriebestrijkt een inductiebereik van100 μH tot 12 mH, waarbij meerdere standaardinductantiewaarden kunnen worden geselecteerd. Het brede inductiebereik maakt hem geschikt voor verschillende EMI-filtertoepassingen van lage tot hoge frequenties. Raadpleeg voor een specifieke selectie de datasheet of neem contact op met ons technische ondersteuningsteam.

Vraag: Voor welke toepassingen is de verpakkingsgrootte van 17,4 * 17,4 * 7,62 mm geschikt?

A:Dit formaat is een middelgroot tot groot SMD-pakket. Het is geschikt voor vermogensfiltertoepassingen die een hogere inductie of nominale stroom vereisen, zoals industriële voedingen, communicatieapparatuur en auto-elektronica. Het grotere pakket biedt meer kernruimte, waardoor hogere inductiewaarden en stroomdraagvermogen mogelijk zijn.

Vraag: Wat zijn de voordelen van kernmateriaal met een hoge verzadiging?

A:Kernmateriaal met een hoge verzadiging biedt een hogere verzadigingsfluxdichtheid. Het is minder waarschijnlijk dat het verzadigt onder omstandigheden met hoge stroomvoorspanning, waardoor de common-mode-smoorspoel een stabiele inductie- en filterprestatie binnen het nominale stroombereik behoudt. De DC bias-verzadiging is maximaal35%, wat voldoende huidige marge oplevert.
